自動化焊接設備臥式圓周自動焊接機 Horizontal Circumference Welding Machinery

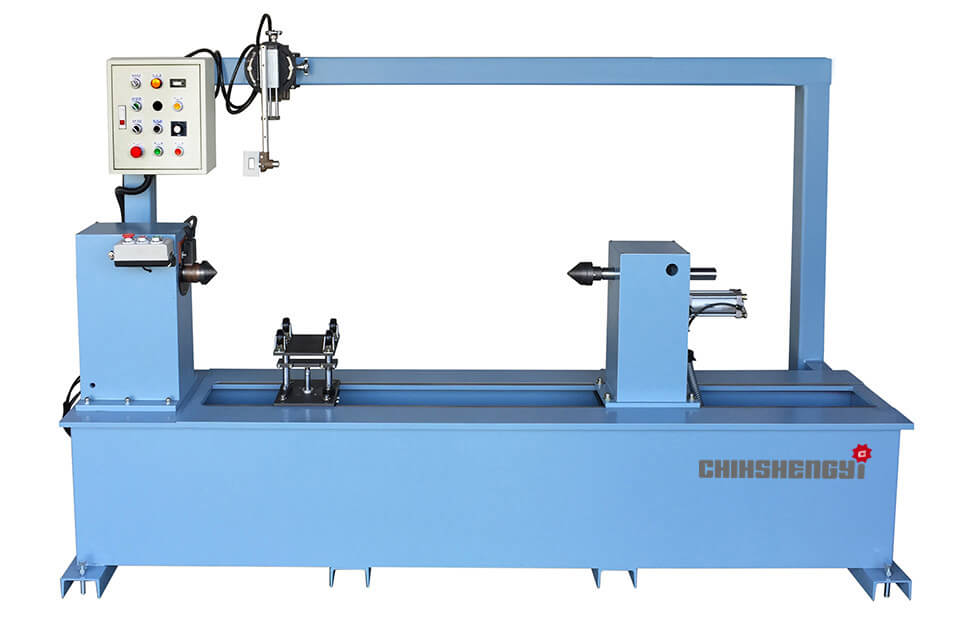

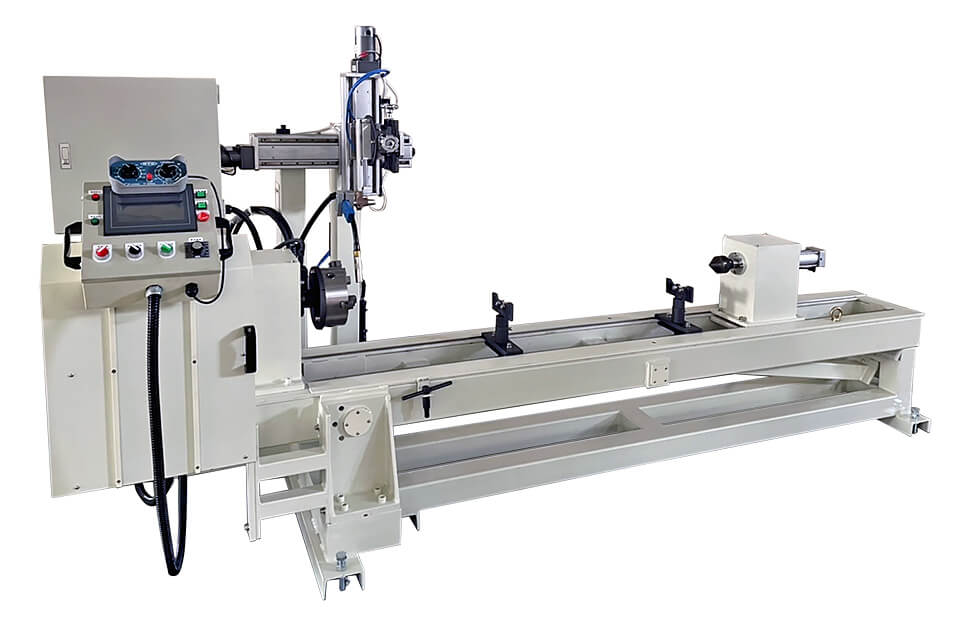

臥式圓周自動焊接機

Horizontal Circular Welding Machine

臥式圓周銲接機為銲接圓形工件銲接設計,配合迴轉盤馬達,可快速將工件定位並360度迴轉圓周銲接,Linear Guideway 線性滑軌、準確移動快速定位。可搭配 MIG/MAG 溶接機、TIG 氬焊機、潛伏焊、Plasma Welding Machine 離子焊接機、微小電流氬焊機 MICRO TIGLaser Welding Machine 雷射焊接機,可選配自動填料設備。



  • 銲接轉台驅動 DC MOTOR 直流馬達、伺服馬達,調節和穩定的焊接速度。再轉彎角形式 0~360 度。重疊焊接時間可調、旋轉不抖動,傳動效率高。

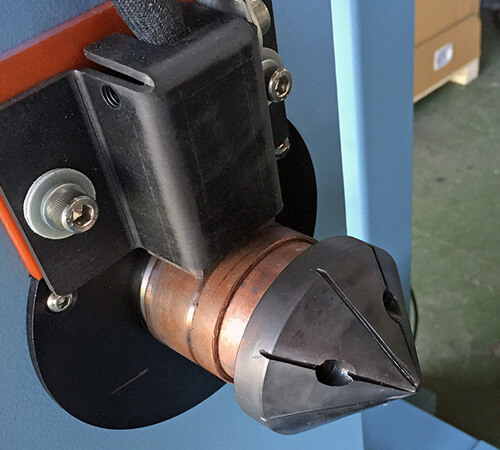

  • 頭部座夾具:一個模具、製具、氣動夾具,定位迅速。

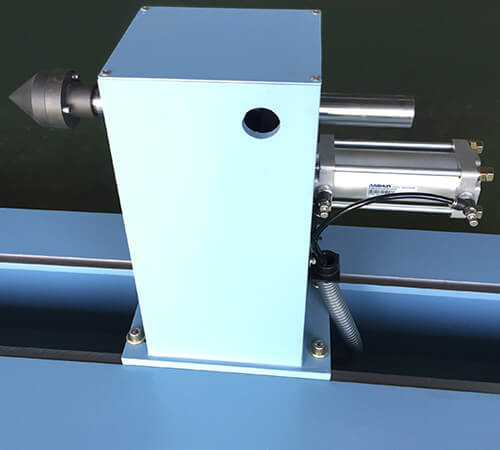

  • 尾座中心:氣缸作動前後移行壓力均勻,操作方便可以向前或向後調整工件的長度、行程 100mm~300mm (客製化)。
  • 尾座:它可以修復氣缸焊接槍,夾具及配件,實現迅速的移動和準確的位置。缸的移動路線是高達 50mm~200mm
  • 焊槍座調節:可以調整上/下,左/右和每個角度的要求、行程:75mm
  • 焊槍向上/向下:控制向上/向下移動的焊槍、行程:50~100mm
  • 操作簡單:只需調整模具,焊接槍,尾座中心生產焊接穩定的產品質量。
  • 寬焊接直徑範圍:適用於 300mm〜800mm 的工件。(客製化直徑)
  • 寬焊接長度範圍:適用於 300mm〜2000mm 的工件。(客製化長度)
  • 電機控制:採用 PLC 電機控制方式、人機介面控制器、譯碼器 Electro Mechanical Encoder 操作簡便,維修容易。
  • 可搭配 MIG MAG 溶接機、TIG 氬焊機、PLASMA Welding Machine 離子焊接機、潛伏焊、微小電流氬焊機 MICRO TIGLaser Welding Machine 雷射焊接機,氬焊添料系統裝置、送料架、送線裝置、焊線、焊絲。

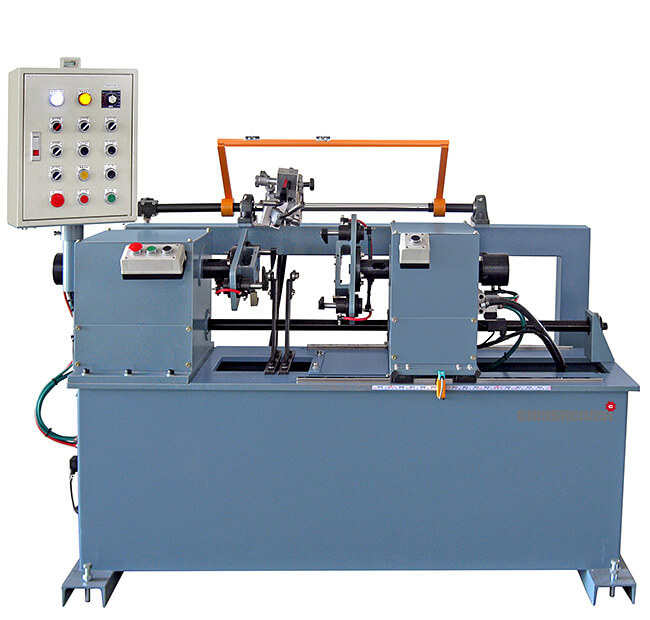

CO2 特殊型臥式圓周自動焊接機

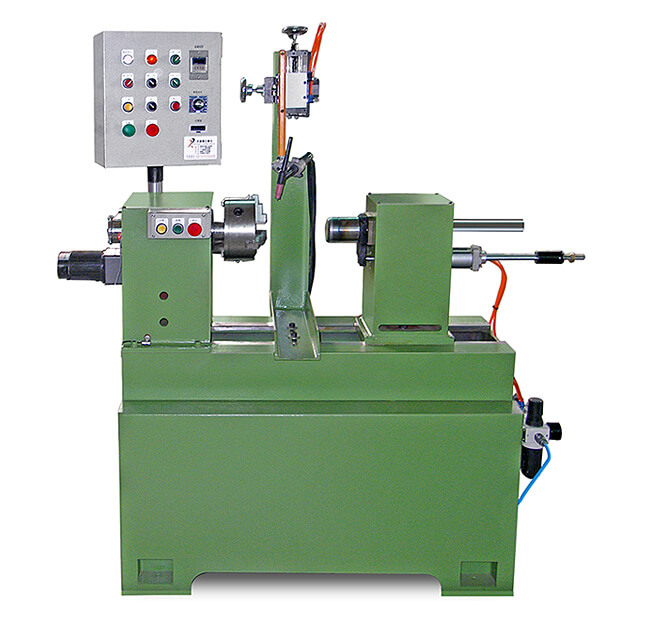

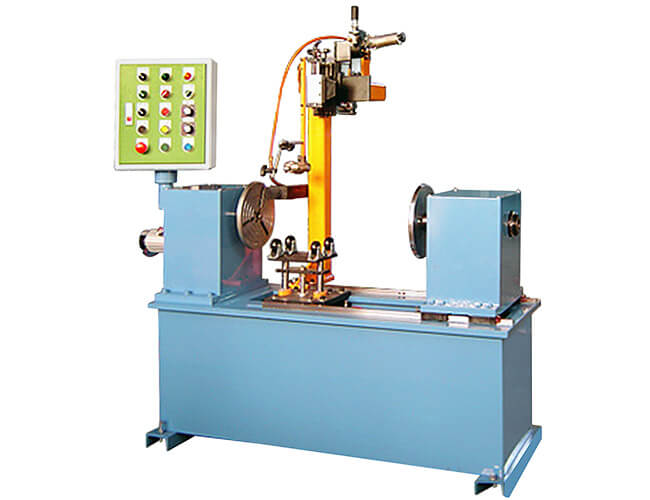

TIG 單槍圓周焊接機

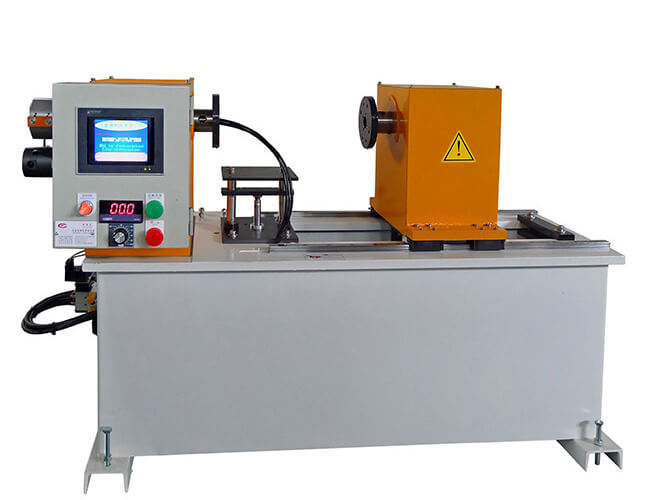

ROBOT 人機介面控制型

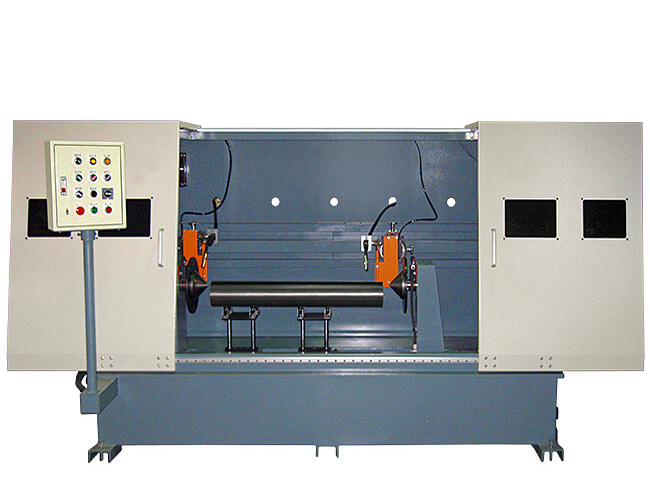

大型雙槍密閉式圓周焊接機
氬焊自動填料送料系統型
臥式圓周焊接機規格
型號盤與盤長度適用直徑加壓力入力氣源入力電源
HC-300300mm300mm200 Kg5kg/cm²110~440V 50/60Hz
HC-600600mm400mm200 Kg5kg/cm²110~440V 50/60Hz
HC-900900mm500mm300 Kg5kg/cm²110~440V 50/60Hz
HC-13001300mm600mm450 Kg5kg/cm²110~440V 50/60Hz
HC-16001600mm600mm450 Kg5kg/cm²110~440V 50/60Hz
HC-20002000mm800mm450 Kg5kg/cm²110~440V 50/60Hz

可接受特殊定制設備 Acceptable special customized equipment

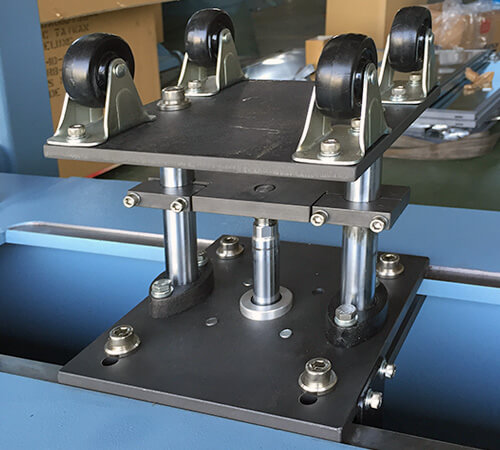

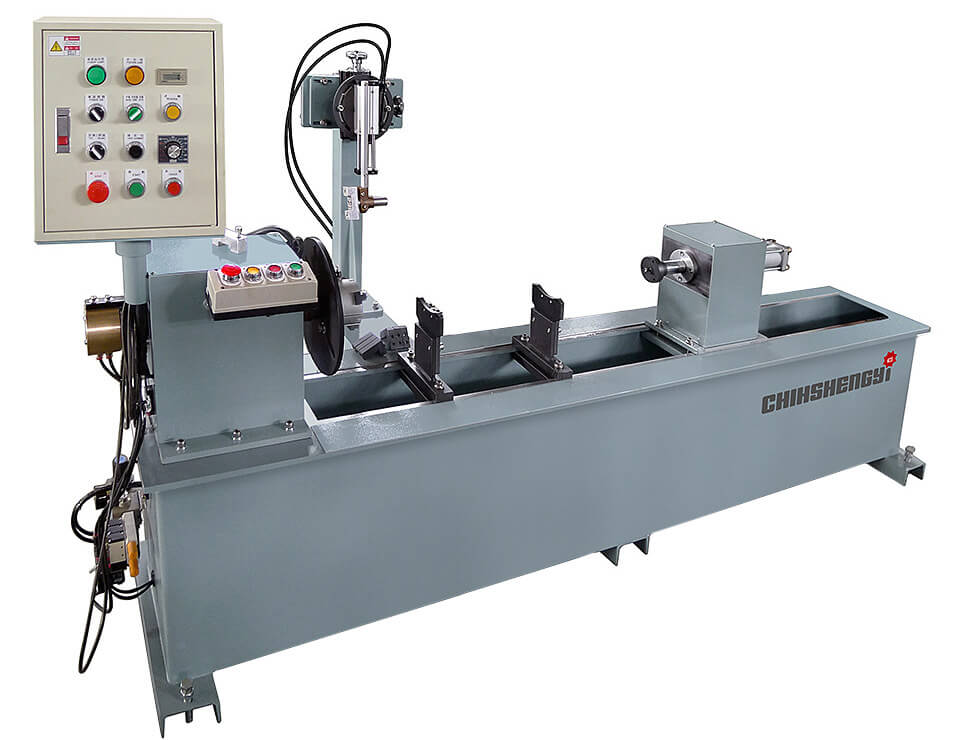

氣動夾具行附工件座

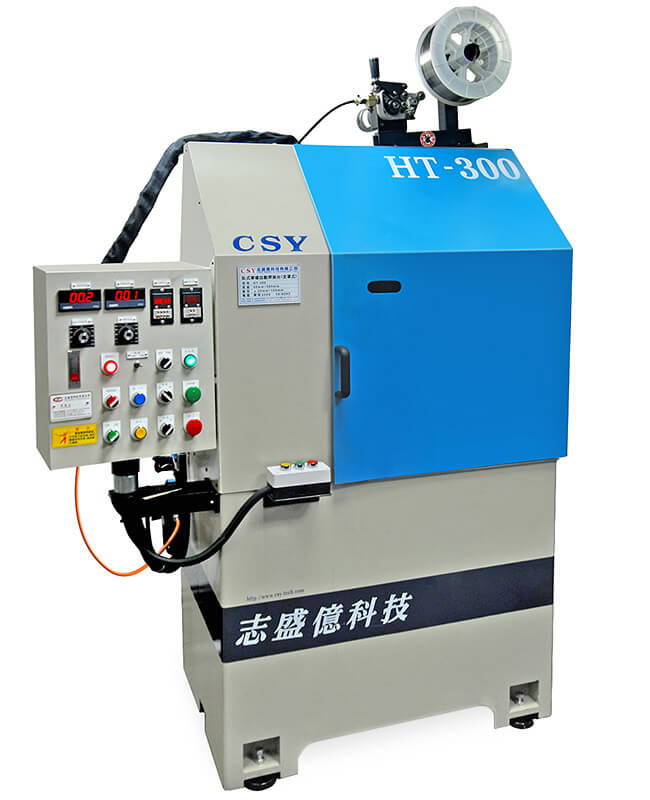

臥式全罩添料系統裝置

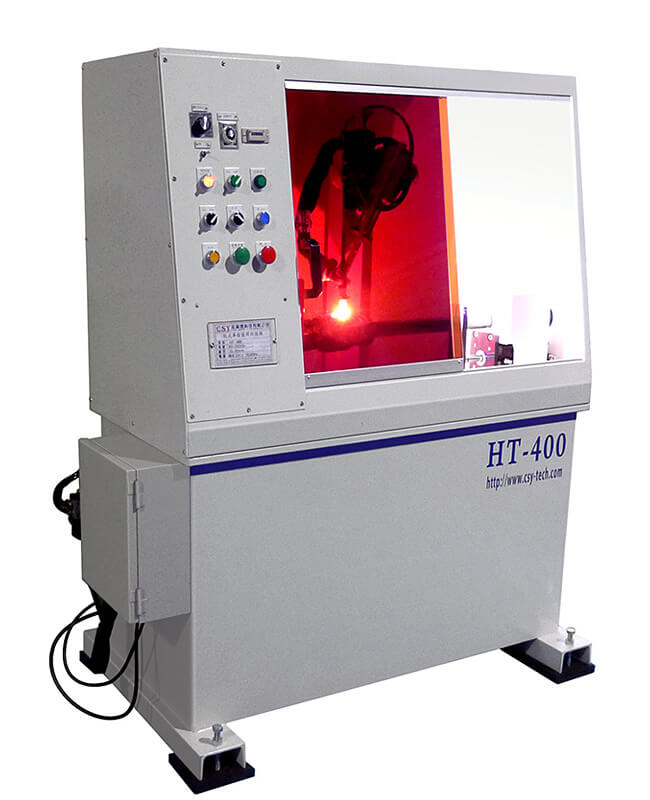

單槍全罩式

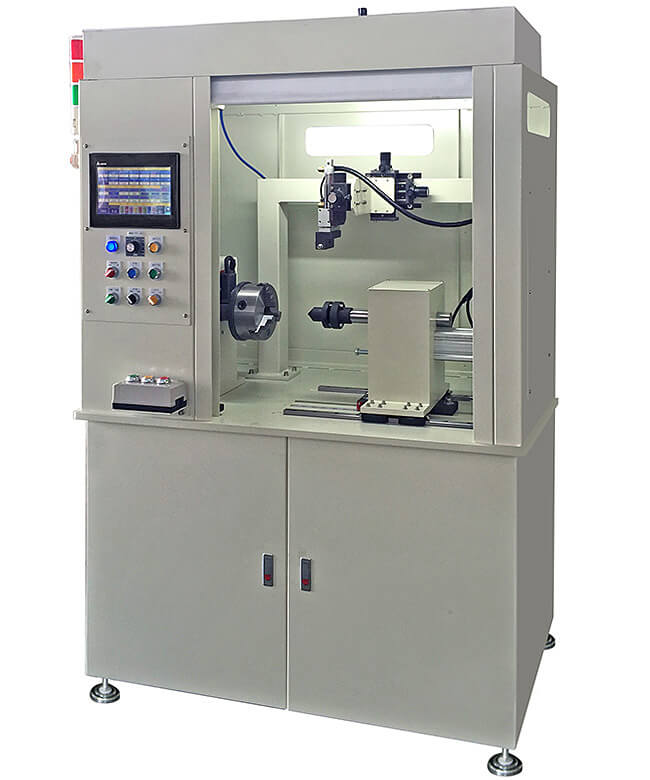

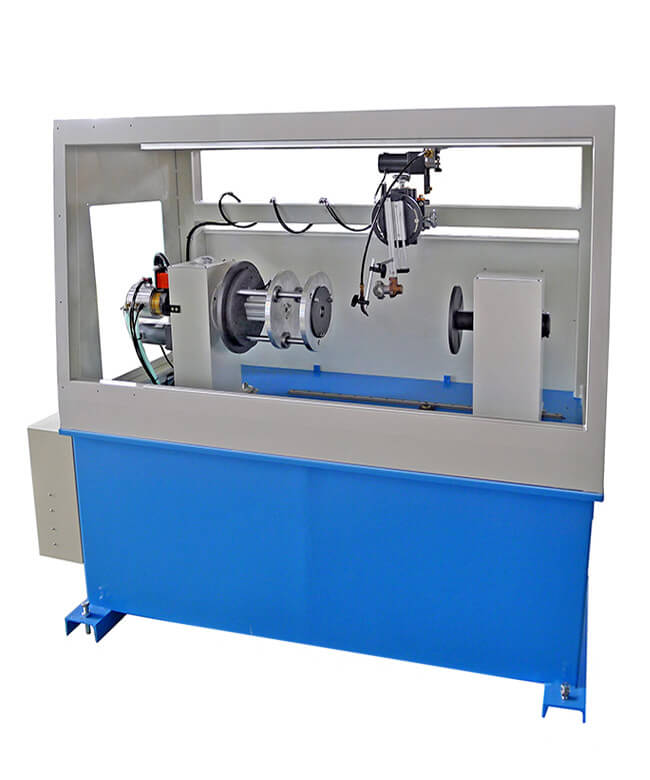

氣動型全罩焊接機
伺服型臥式圓周焊接機

雙槍臥式圓周自動焊接機

Horizontal Double Gun Circular Welding Machine

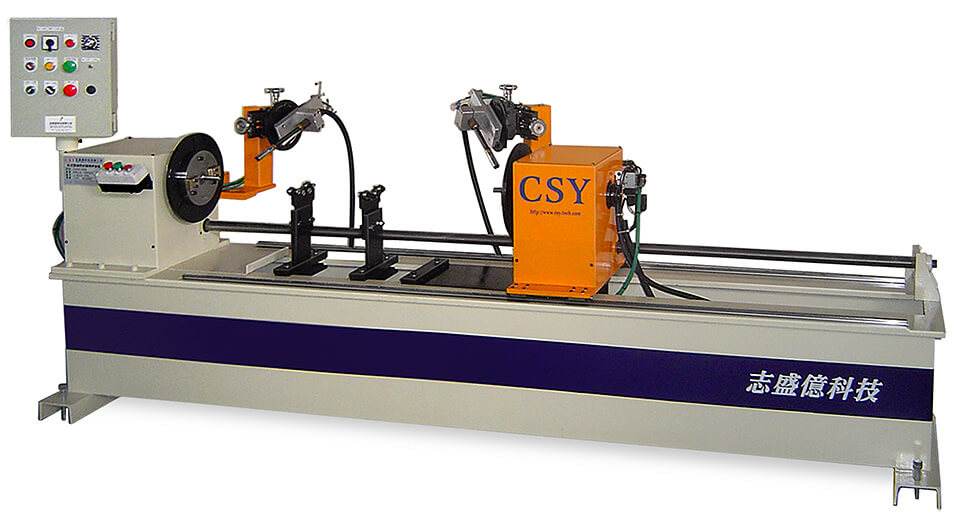

大型臥式雙槍圓周焊接機

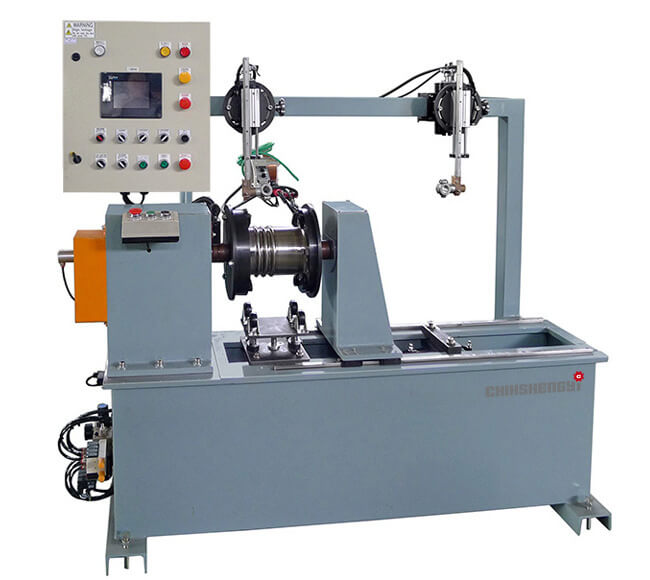

人機介面雙槍圓周焊接機

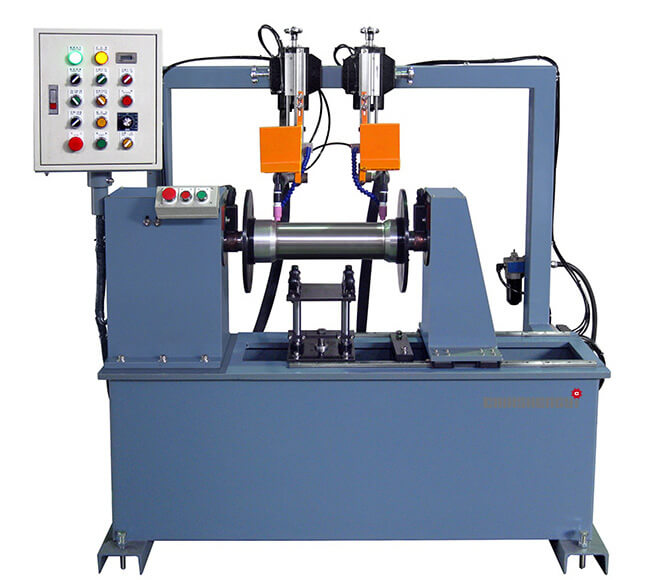

TIG 雙槍圓周焊接機

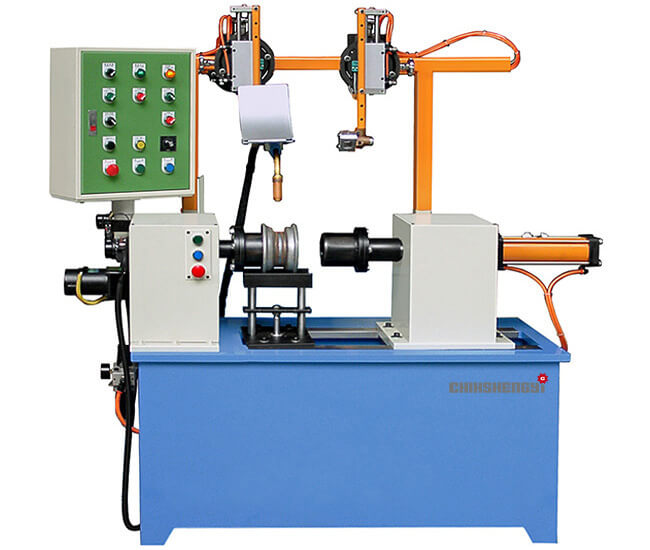

MAG/MIG 雙槍圓周焊接機

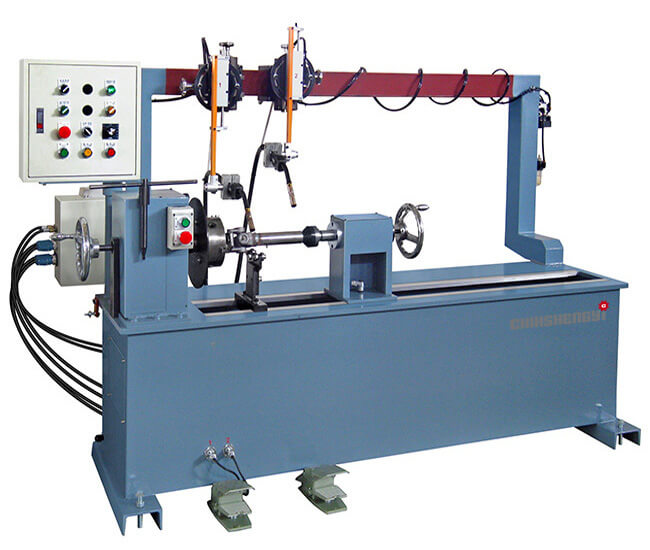

CO2 雙槍圓周焊接機

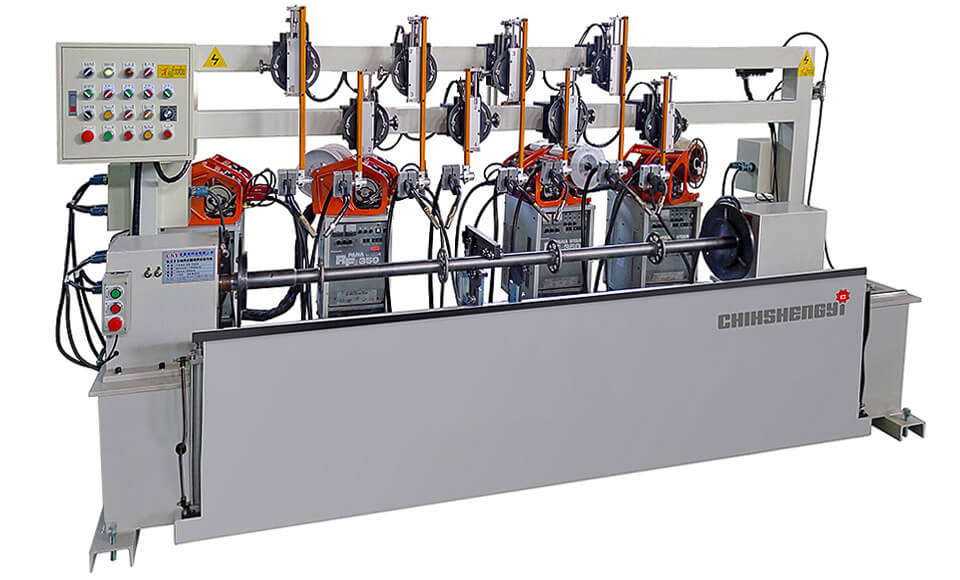

臥式八槍同步圓周焊接

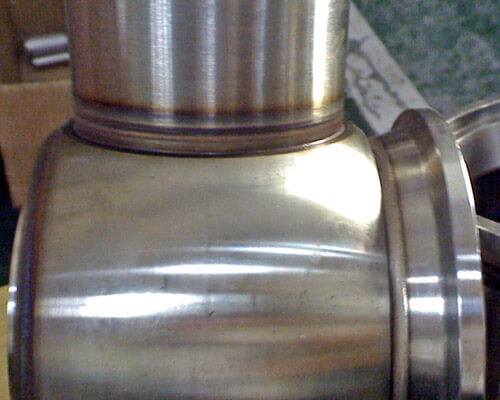

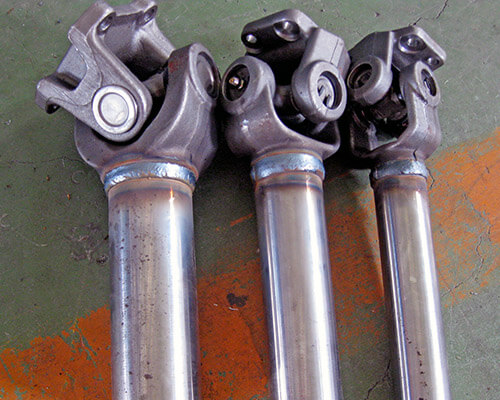

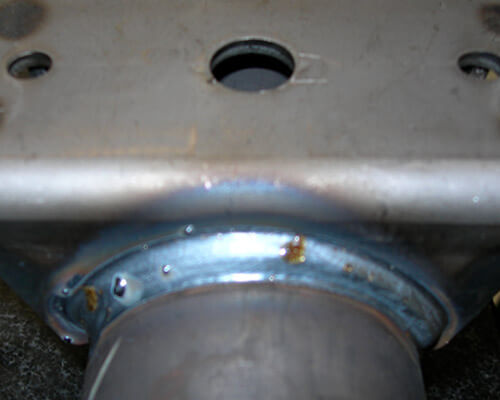

焊接應用

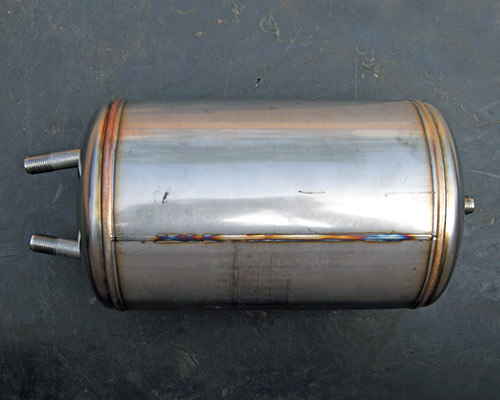

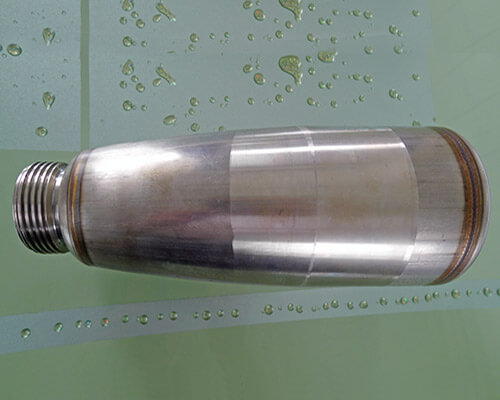

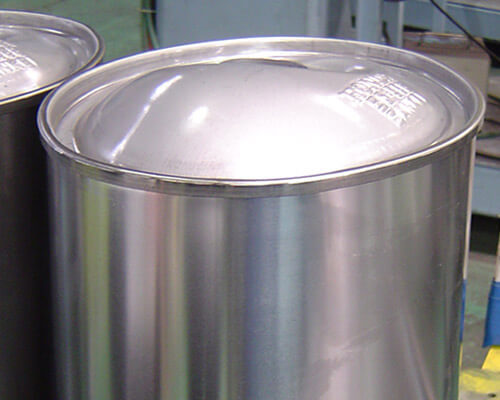

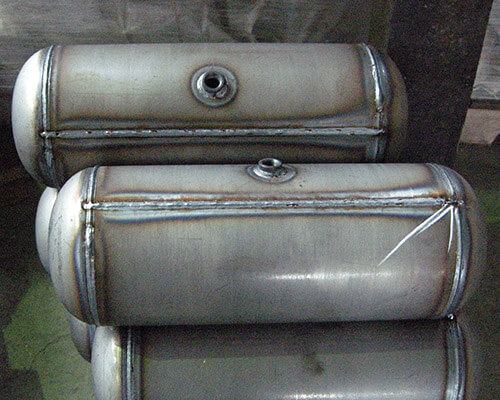

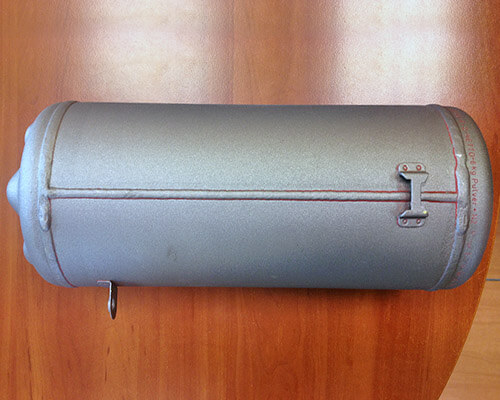

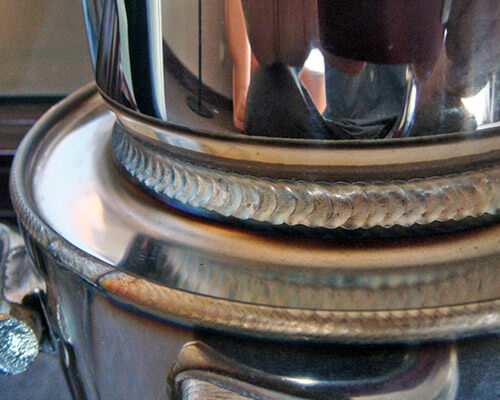

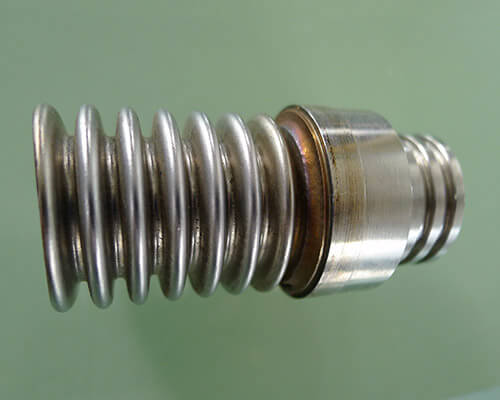

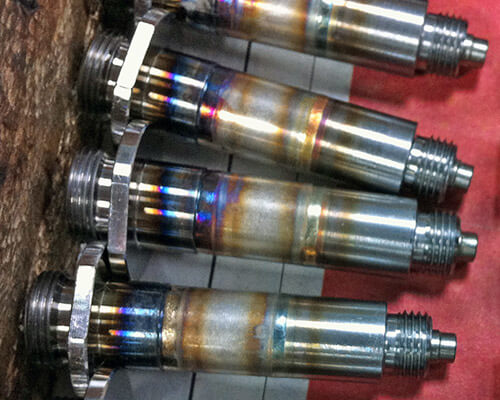

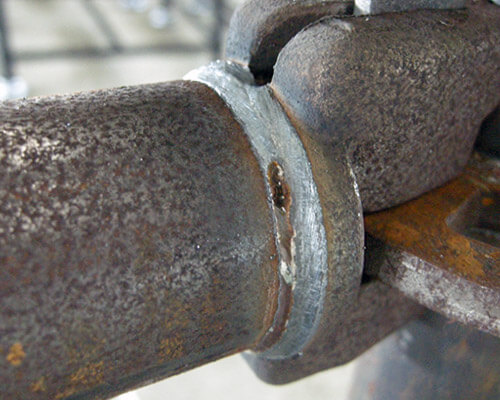

適用雙邊或單邊圓型焊接、不銹鋼桶、熱水器內筒、電磁閥、球閥、排氣管、過濾網、咖啡壺、電機外殼、氣瓶。
