自動化焊接設備直線自動焊接機 / 縱縫焊機 Seam Welding Machine

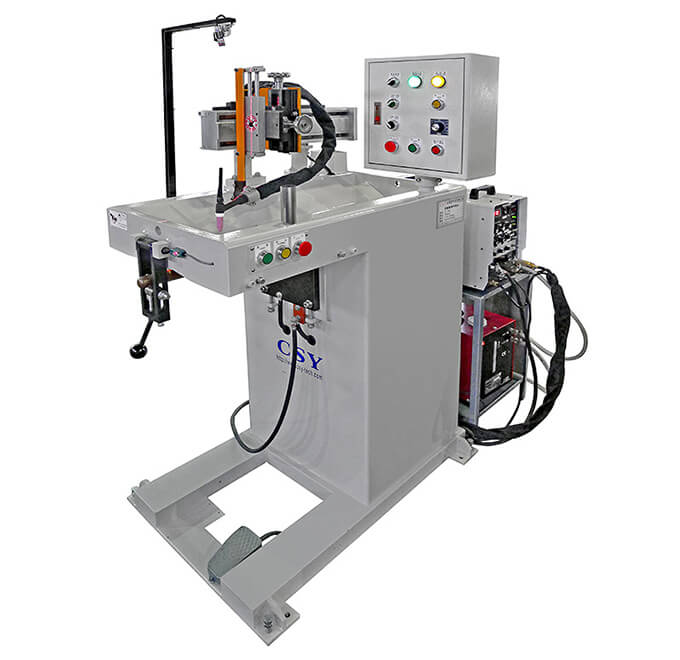

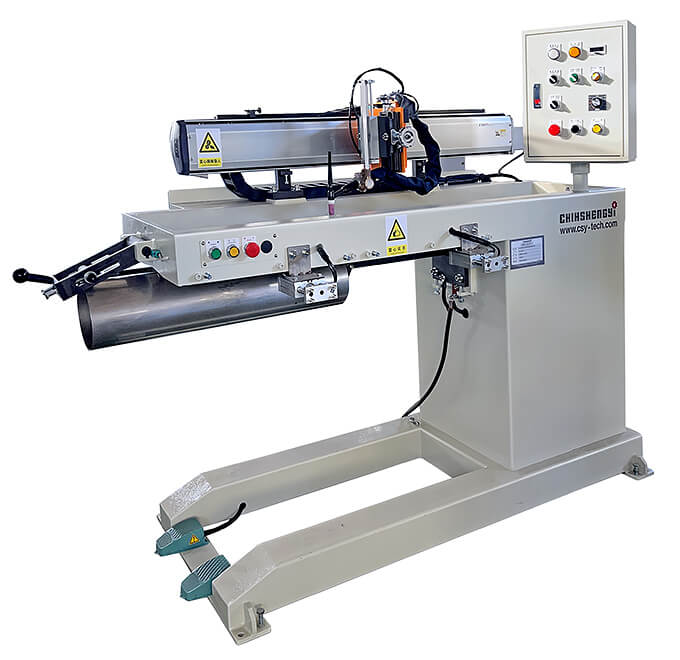

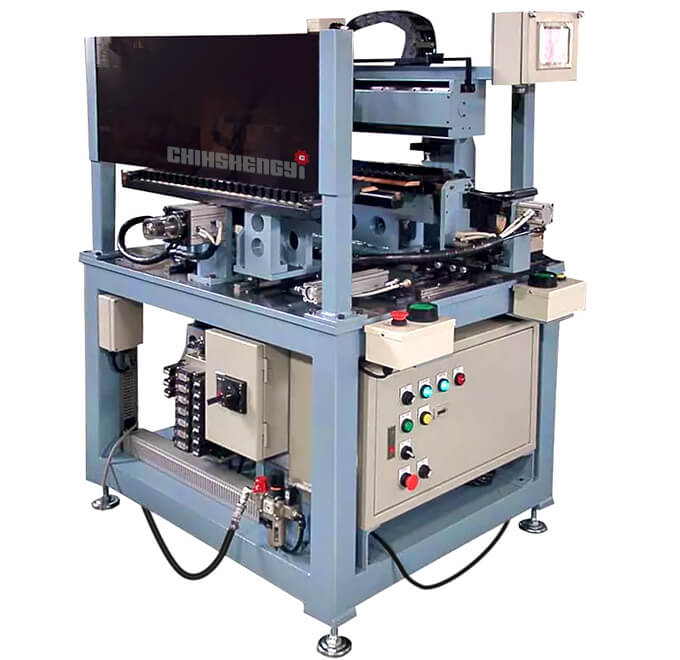

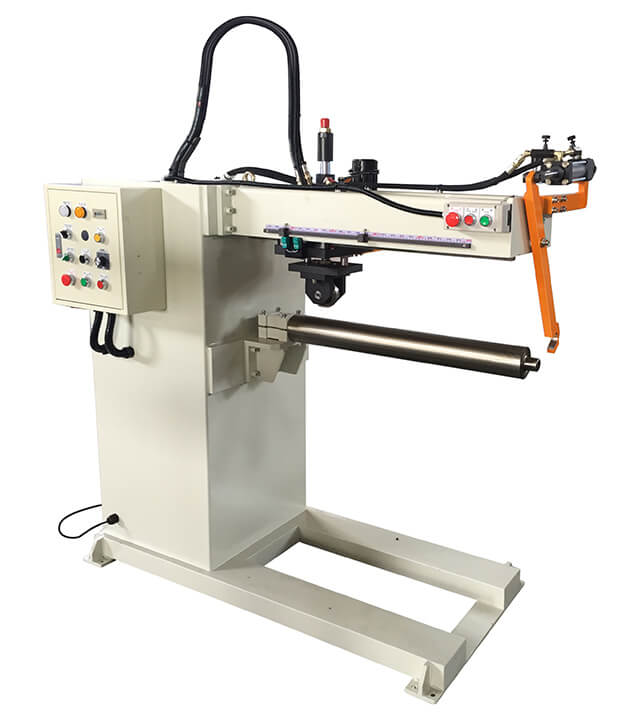

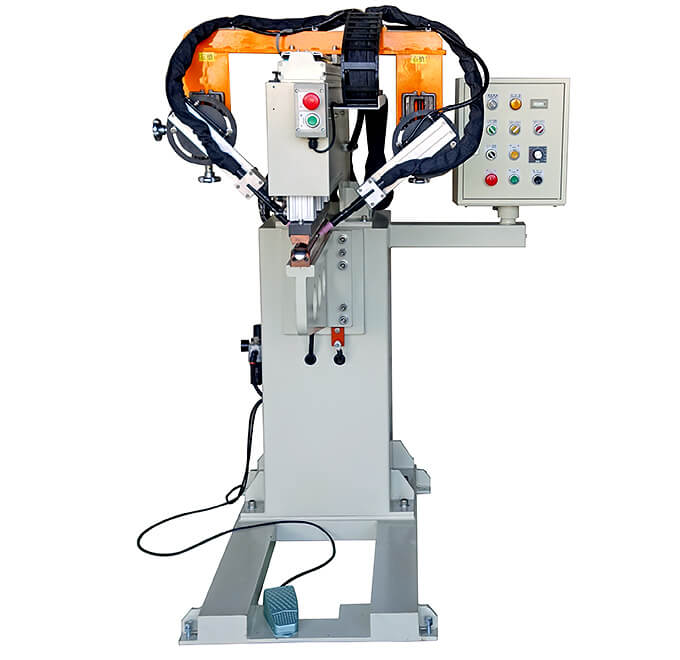

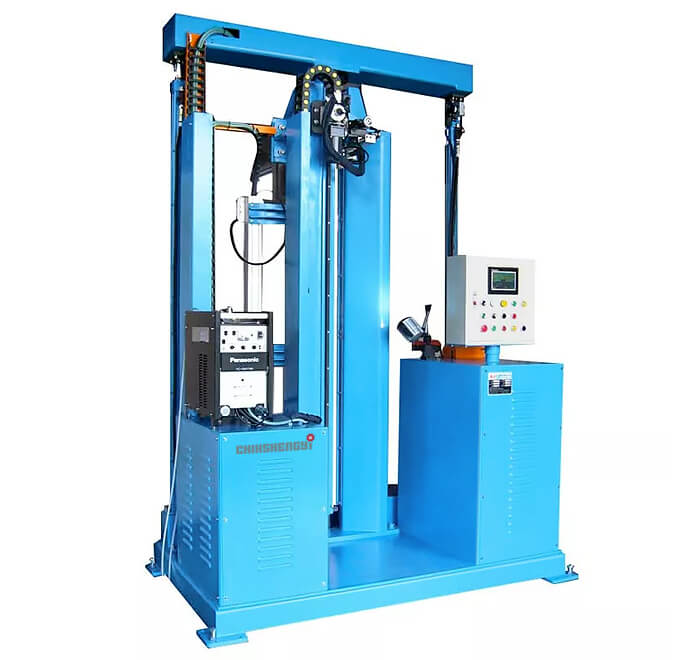

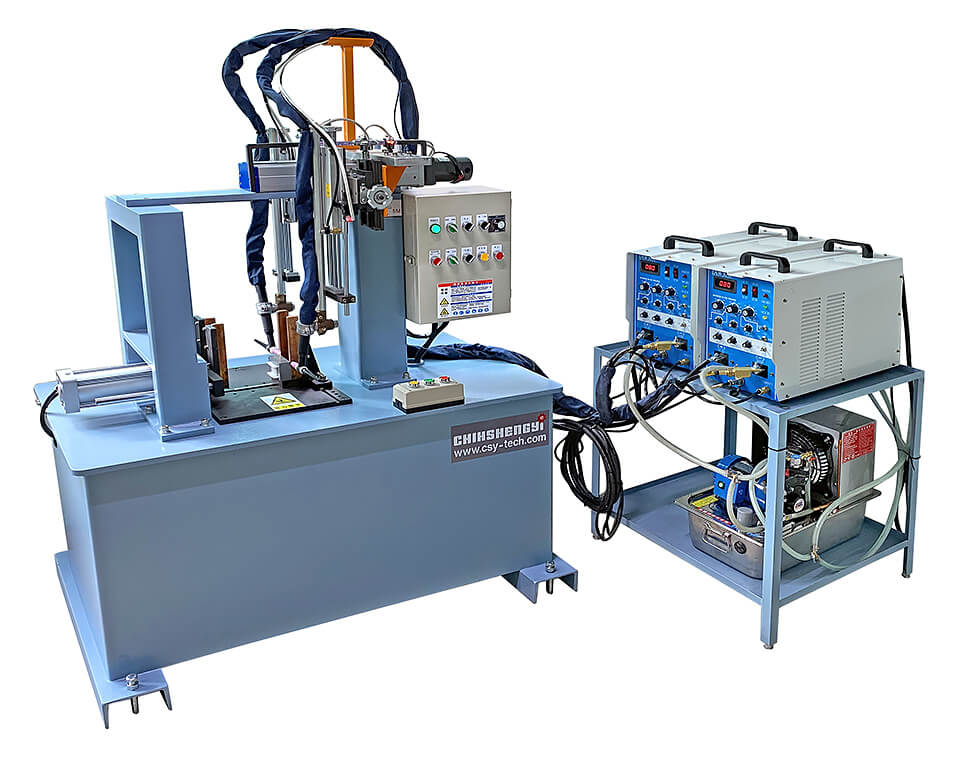

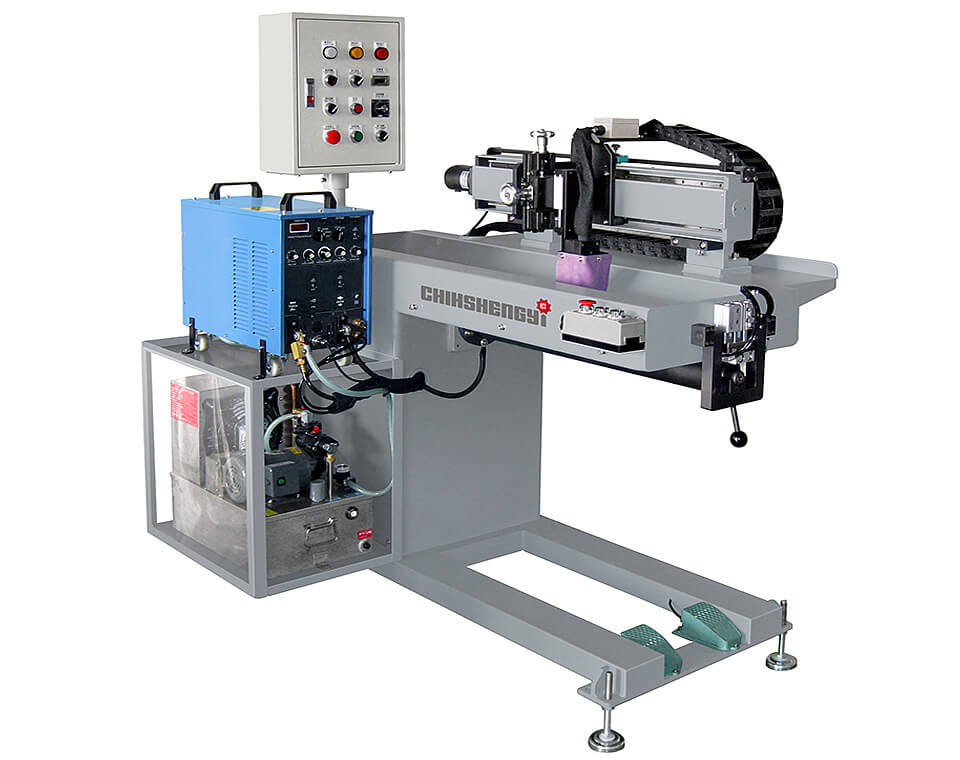

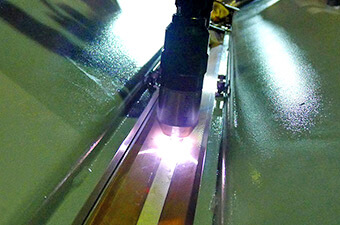

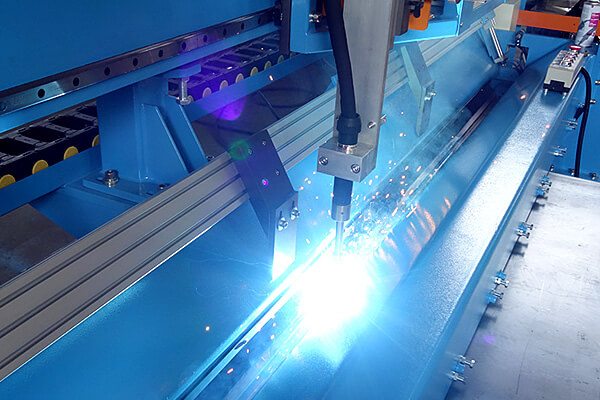

直線自動焊接機

Auto Longitudinal Seam Welder

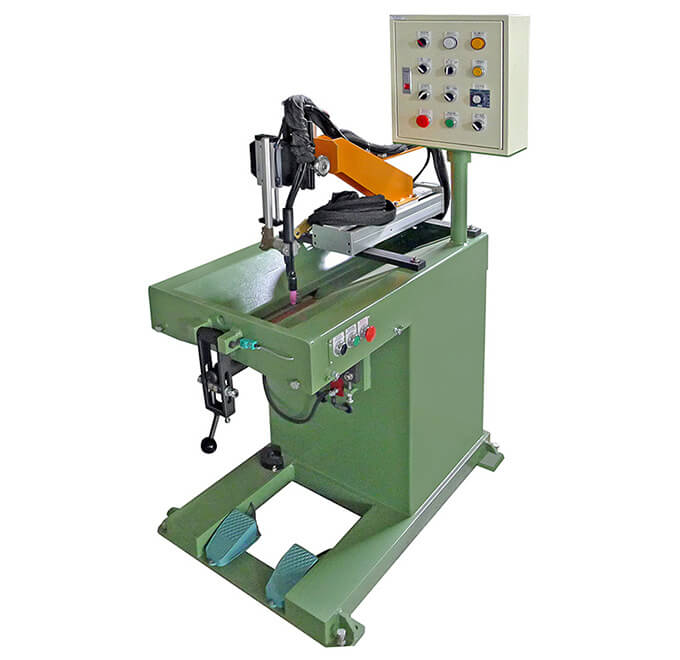

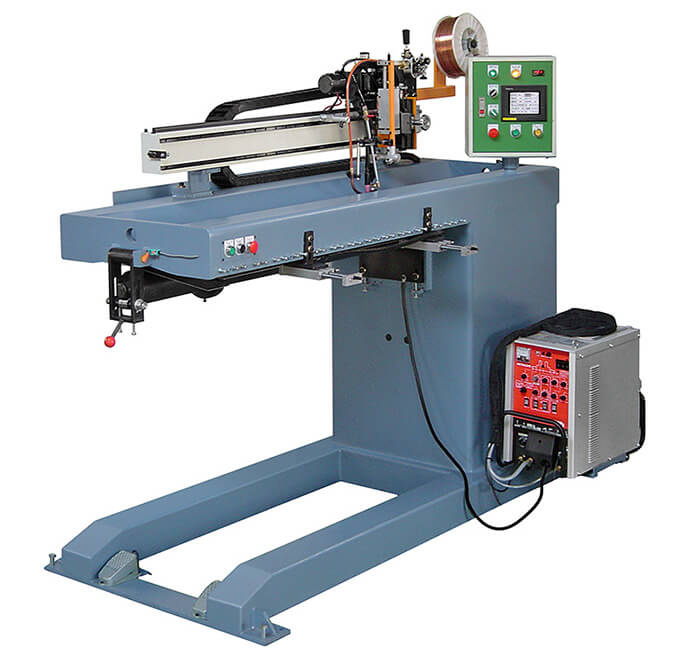

直線銲接機專為銲接大型桶焊、瓦斯桶槽、熱水器、圓桶、方型桶焊之直線接縫而設計,Linear Guideway 線性滑軌、準確移動快速定位,人機介面控制器操作方式簡便,只需調整好銲接長度、銲接條件、銲槍位置即可生產出穩定、優良之產品。

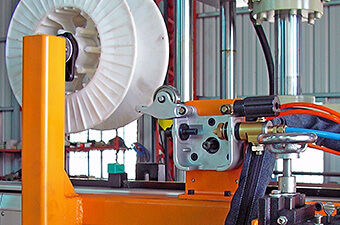

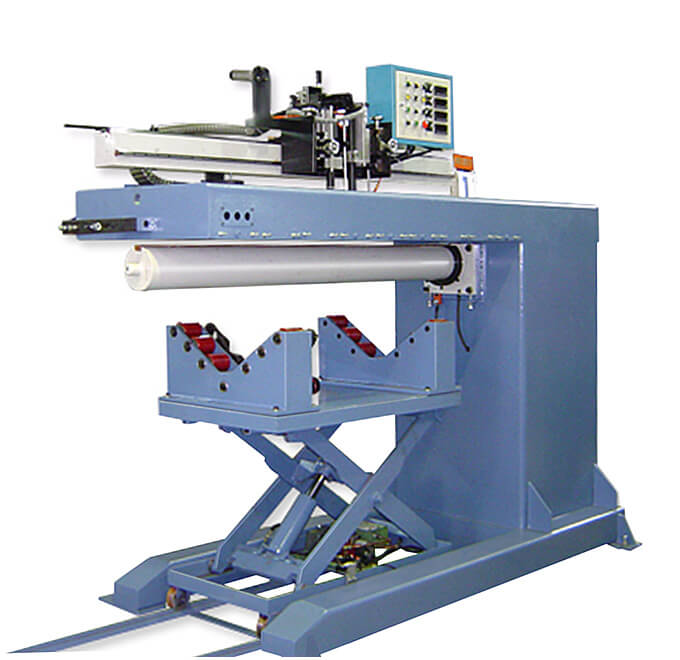

可搭配 MIG, MAG 溶接機、TIG 氬焊機、潛伏焊、PLASMA Welding Machine 離子焊接機、微小電流氬焊機 MICRO TIGLaser Welding Machine 雷射焊接機,可選配自動填料設備。氬焊添料系統裝置、送料架、送線裝置、焊線、焊絲、升降輔助系統、軌道式移動式升降台車、焊道追蹤系統。

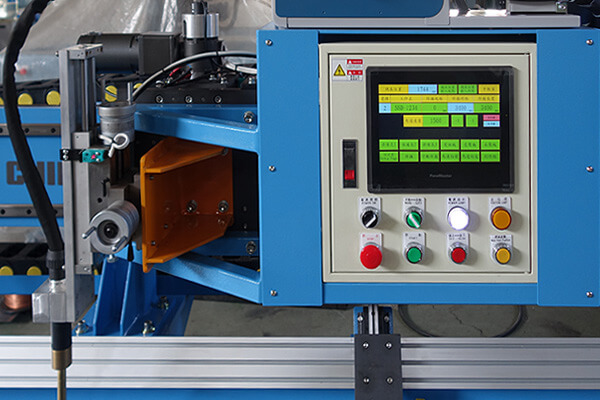

  • 電機控制:採用 PLC 電機控制方式、人機介面控制器、譯碼器 Electro Mechanical Encoder 操作簡便,維修容易。
  • 本機台有引孤信號監控及有、無功能、無段調速、快速回到定位。
  • 移行軌道:DC MOTOR 傳動零件使用線性滑軌及滾珠螺桿為主架構 LINEAR WAY,移行平穩、不抖動、傳動效率高。

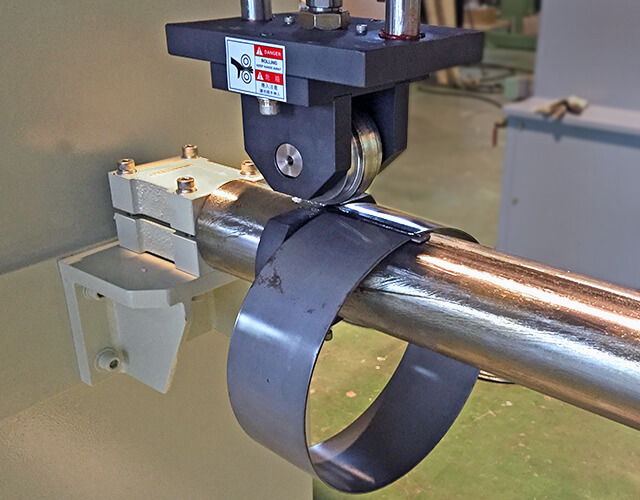

  • 圓型背襯桿:採水冷式循環水流系統,冷卻效果佳,銲道品質優良。

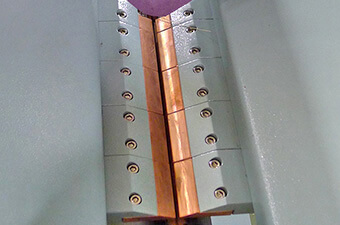

  • 背襯銅:可依照工件外型、工件板厚、銲接方式而設計更換。

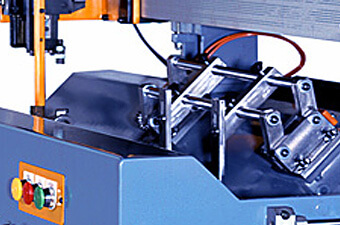

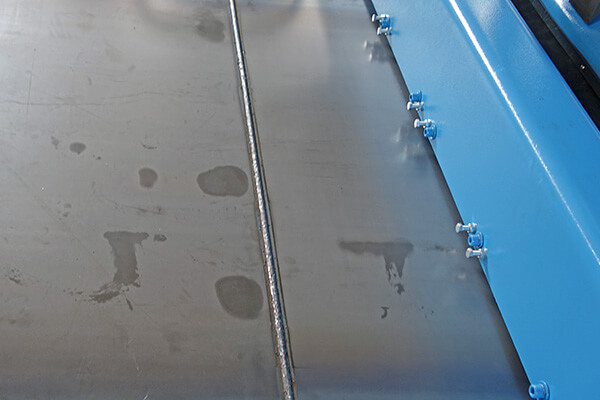

  • 壓板:配合氣囊 AIR BAG 使用琴鍵方式壓著,壓力分佈均勻,壓著後銲道平整,銲接品質佳。
  • 中心梢:工件中心定位,採中心梢氣缸頂出,紅外線定焦式線長定位準確,操作簡便。

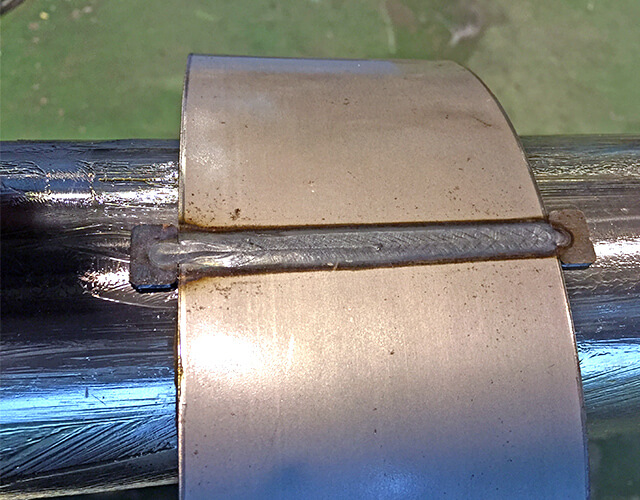

  • 工件預點:工件可依需求先行預點,並將前導弧板及收尾板預點,前導弧板與收尾板上可先壓一條直線,以利對準中心線。
  • 工件定位板:工件長度定位板,採手動方式,依工件長度需要,做任意長度位置移動調整。
  • 尾端扣環:採氣壓扣環。
  • 銲槍上、下定位:使用氣缸上、下移行。

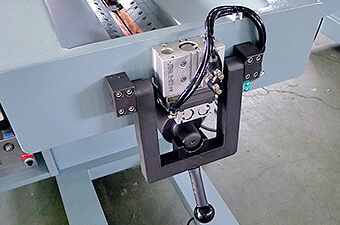

  • 銲槍位置、角度調整:銲槍位置可做 X/Y 方向調整。S = 50x50mm 銲接角度可調。


直線焊接機規格
型號適用長度 m/m適用直徑 m/m適用板厚 m/m入力氣源 kg/cm²入力電源 V傳動動力 W
SL-30030040~8000.3~0.65kg/cm²110~440V 50/60Hz65
SL-60060060~8000.4~0.65kg/cm²110~440V 50/60Hz65
SL-1000100080~8000.6~0.85kg/cm²110~440V 50/60Hz65
SL-13001300100~10000.8~1.05kg/cm²220~440V 50/60Hz65
SL-16001600150~10001.0~1.25kg/cm²220~440V 50/60Hz65
SL-20002000200~15002.0~3.05kg/cm²220~440V 50/60Hz90
SL-30003000300~20003.0~4.05kg/cm²220~440V 50/60Hz180
SL-40004000500~30004.0~6.05kg/cm²220~440V 50/60Hz180

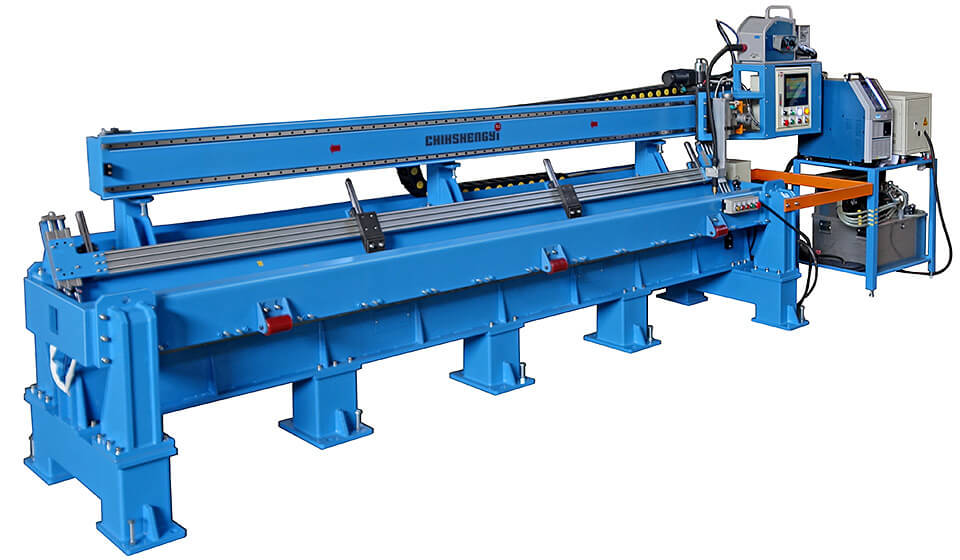

可接受特殊定制設備 Acceptable special customized equipment



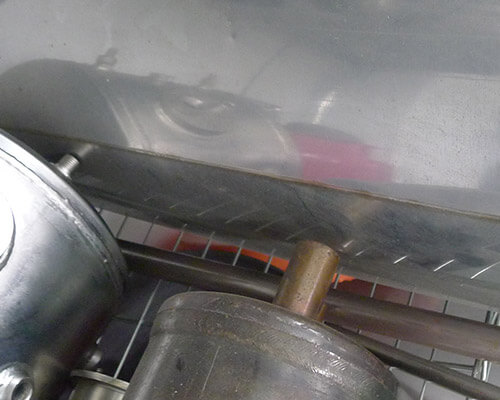

焊接應用

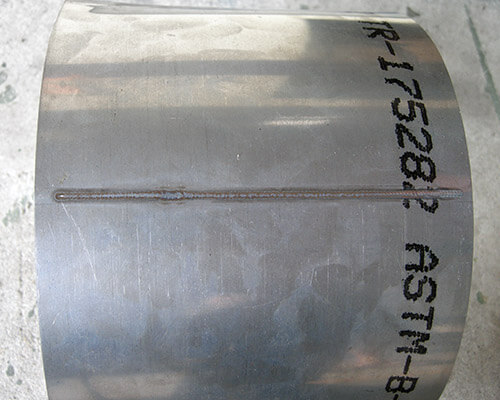

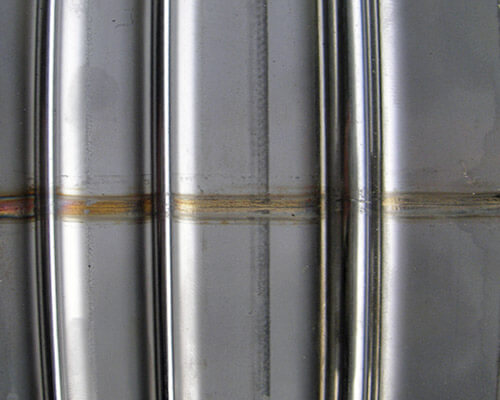

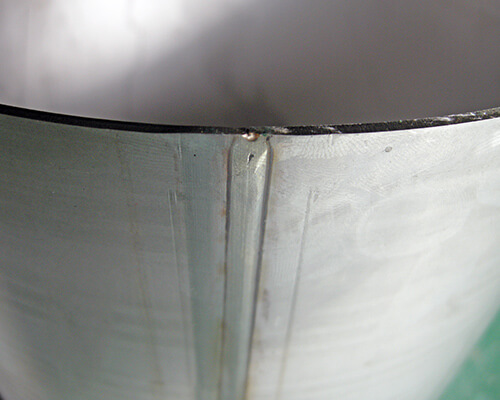

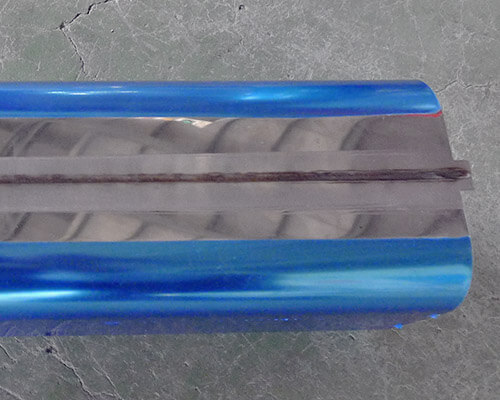

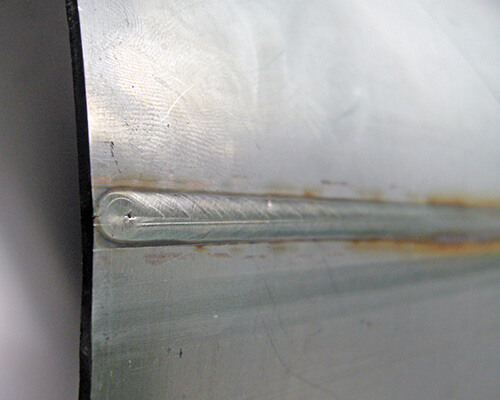

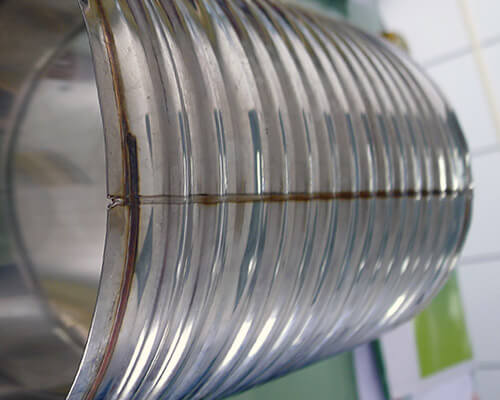

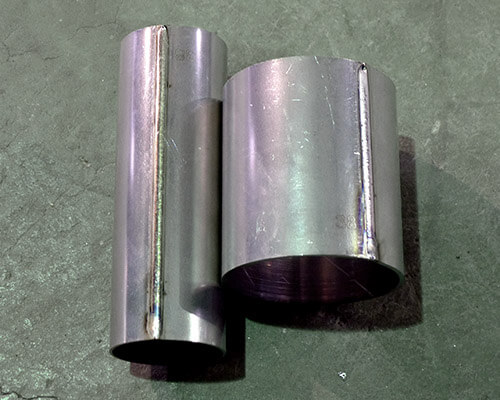

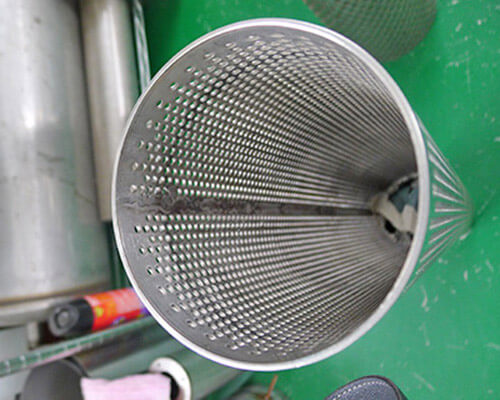

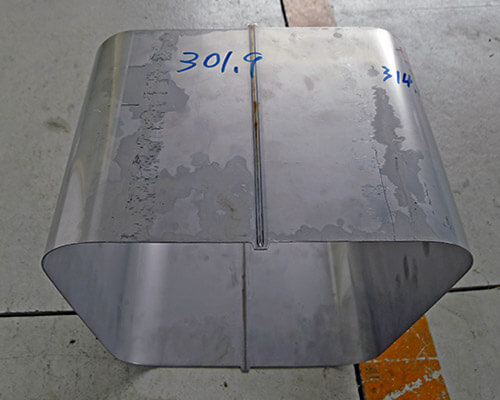

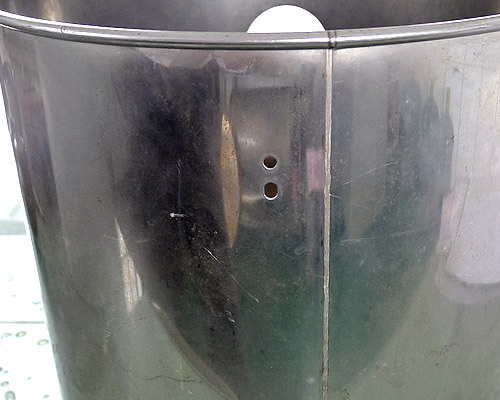

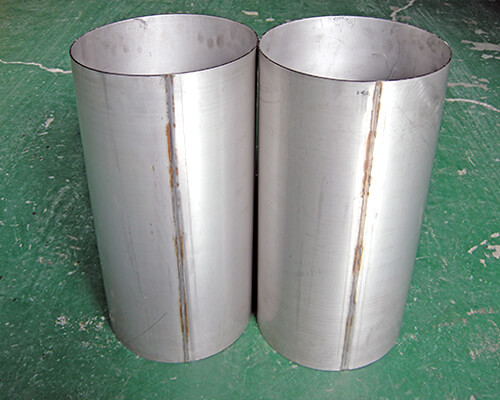

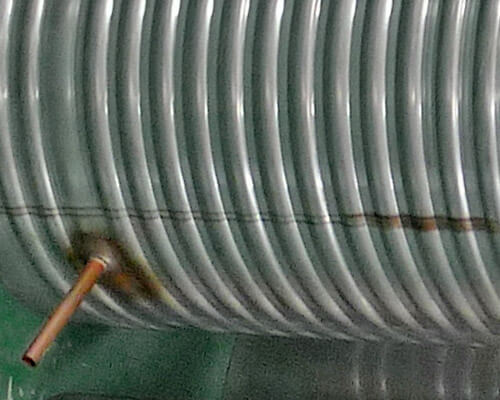

不銹鋼沈水馬達、太陽能、電熱水爐儲水桶、汽車避震器、飲水機內膽、汽機車油箱、輪圈、排氣管、風管工程、熱水瓶、過濾網、流理台、不銹鋼垃圾桶、染整桶、馬達外殼、瓦斯桶。
