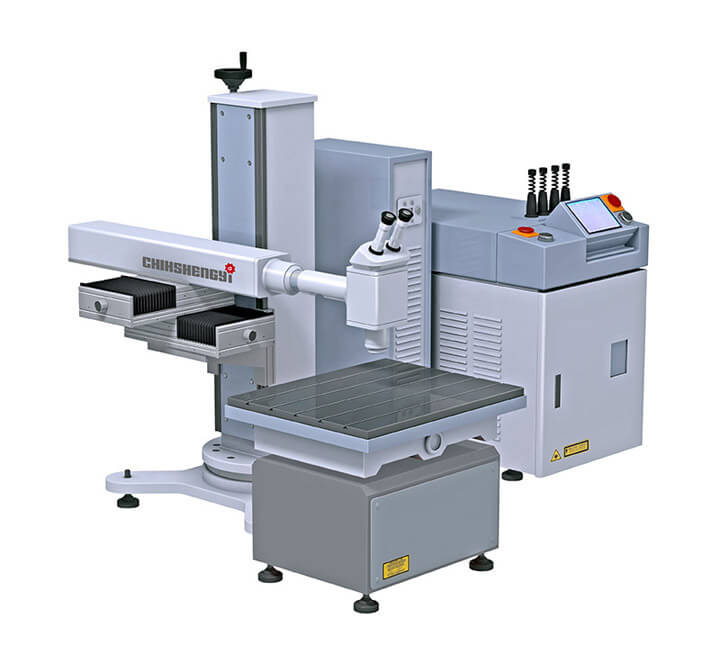

雷射焊接設備
Laser Welding Machine
即時能量負反饋

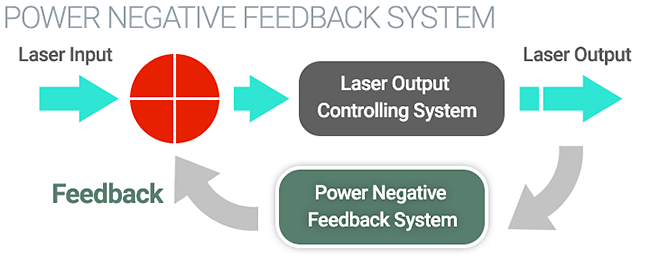

優越的 POWER NEGATIVE FEEDBACK SYSTEM「即時能量負反饋」能量負反饋雷射焊接機的工作原理是在雷射器的輸出端增加一個能量檢測裝置，用來檢測出雷射能量的大小，並將該信號即時的回饋到控制端，與理論設定的能量進行比較，形成一個閉環控制系統，達到準確控制雷射能量輸出的目的。

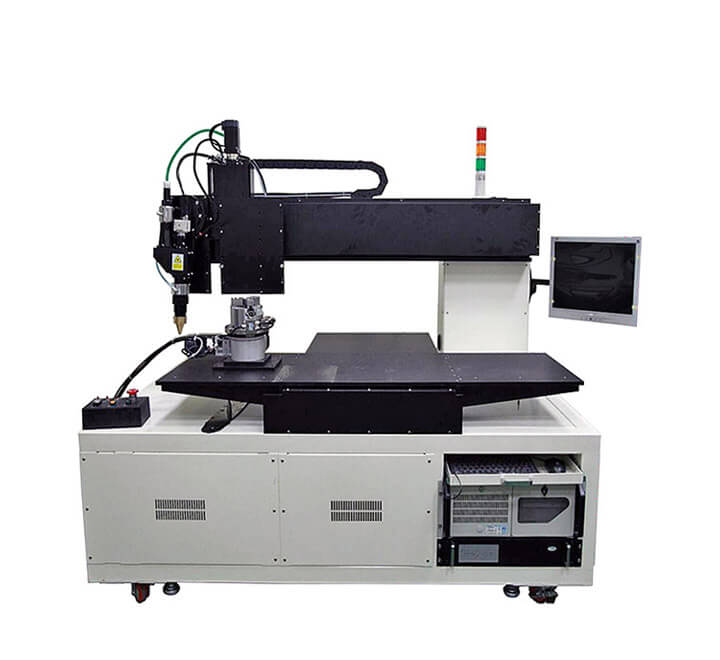

標準元件焊接機主機和一套光纖輸入輸出系統、光纖輸入輸出系統，可最多配置四路；可選配 CCD 監控系統、RS485 外部通訊。

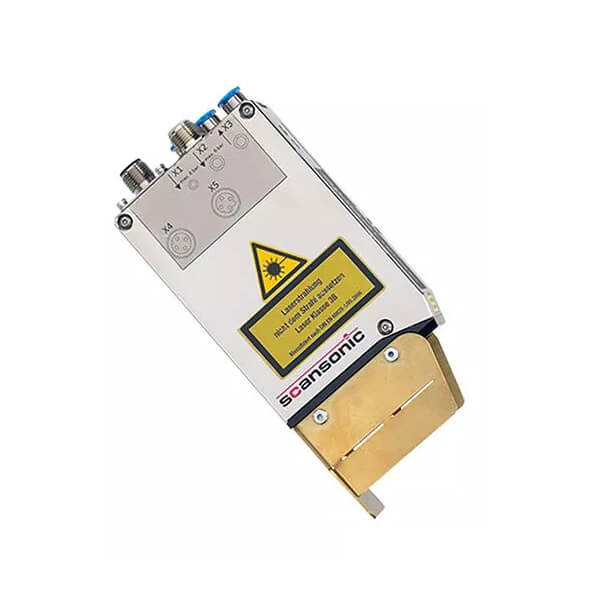

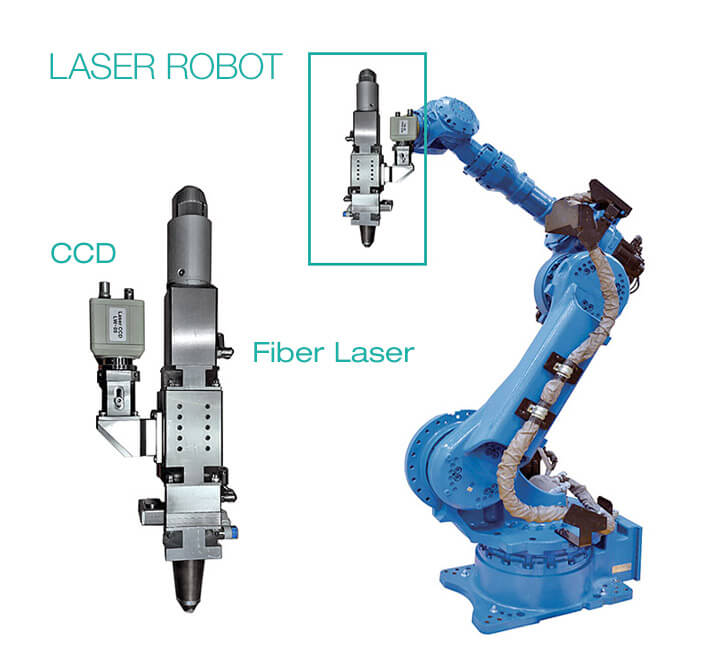

BINZEL TH6D 雷射追蹤、雷射跟蹤傳感器
德國 BINZEL-TH6D 雷射焊道追蹤系統
採用光學焊縫追蹤感應器 TH6D 是創新的光學焊縫追蹤傳感器，專為自動化焊接設計，可以精確識別接縫實現完美的焊縫鋪平焊道，確保焊接品質。帶保護玻璃的集成空氣沖洗和傳感器的空氣冷卻，防濺水外殼光學濾鏡可防止測量結果失真，抵抗電場引起的故障。
具備堅固的設計與獨特的三線雷射技術、三道堆疊焊接，能夠精確識別焊縫並穩定記錄測量數據，提升焊接過程的準確性、先進銲接的光學技術感應器使用入射光濾鏡，即使在接近焊接過程中也能有效運作，適用於各種自動化焊接應用。
普遍模式：適用於所有標準接縫形狀，所有標準表面，特別是反射性和高光澤度的表面，例如鋁或不銹鋼提供與知名機器手臂控件的電控箱接口。
精確模式：通過使用三道堆疊雷射，可以精確識別接縫並確定傳感器頭與接縫的對齊方式，即使要求嚴格的接縫跟踪，過程可靠性也高於平均水平、高測量數據記錄穩定性實時更正。
1064nm Pulsed YAG Laser

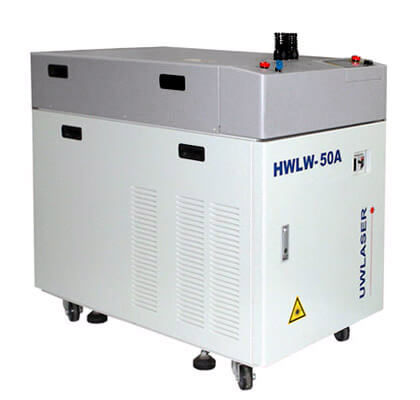

- HWLW-050A 雷射焊接機
- 最大平均功率：50W
- 鐳射波長：1064W
- 最大脈衝能量：25J
- 脈衝寬度：0.5ms~30ms
- 連續脈衝寬度(1秒)：100ms/s
- 焊接深度：Max.2mm / SUS
- 脈衝頻率：1~100Hz
- 整機功率：3.5KW
- 電源輸入：3Ø 380V/50Hz
- 冷卻方式：空冷/水冷
- 尺寸：630(W)×1030(D)×880(H)
- 光纖型號：三菱 GI/SI 光纖

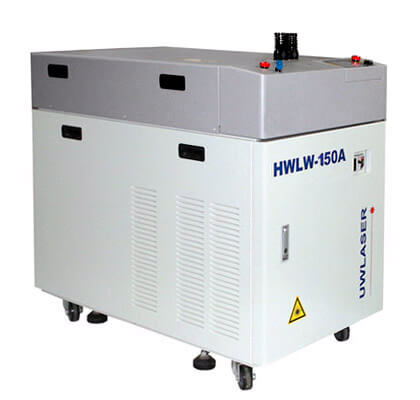

- HWLW-150A 雷射焊接機
- 最大平均功率：150W
- 鐳射波長：1064W
- 最大脈衝能量：80J
- 脈衝寬度：0.5ms~30ms
- 連續脈衝寬度(1秒)：100ms/s
- 焊接深度：Max.2mm / SUS
- 脈衝頻率：1~100Hz
- 整機功率：6KW
- 電源輸入：3Ø 380V/50Hz
- 冷卻方式：空冷/水冷
- 尺寸：630(W)×1030(D)×880(H)
- 光纖型號：三菱 GI/SI 光纖

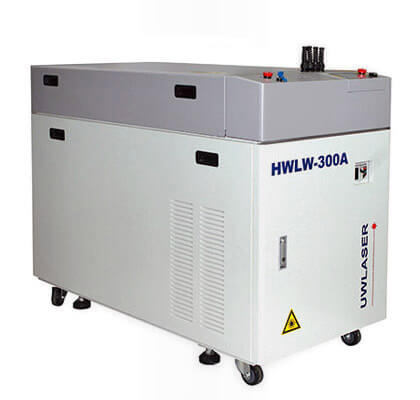

- HWLW-300A 雷射焊接機
- 最大平均功率：300W
- 鐳射波長：1064W
- 最大脈衝能量：100J
- 脈衝寬度：0.5ms~30ms
- 連續脈衝寬度(1秒)：200ms/s
- 焊接深度：Max.3mm / SUS
- 脈衝頻率：1~300Hz
- 整機功率：12KW
- 電源輸入：3Ø 380V/50Hz
- 冷卻方式：空冷/水冷
- 尺寸：610(W)×1200(D)×1000(H)
- 光纖型號：三菱 GI/SI 光纖

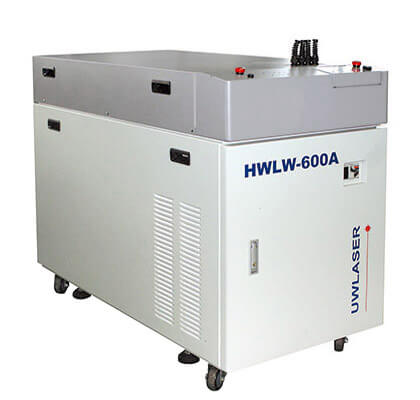

- HWLW-600A 雷射焊接機
- 最大平均功率：600W
- 鐳射波長：1064W
- 最大脈衝能量：100J
- 脈衝寬度：0.5ms~30ms
- 連續脈衝寬度(1秒)：200ms/s
- 焊接深度：Max.3mm / SUS
- 脈衝頻率：1~300Hz
- 整機功率：24KW
- 電源輸入：3Ø 380V/50Hz
- 冷卻方式：空冷/水冷
- 尺寸：610(W)×1200(D)×1000(H)
- 光纖型號：三菱 GI/SI 光纖
1070nm QCW/CW Fiber Laser

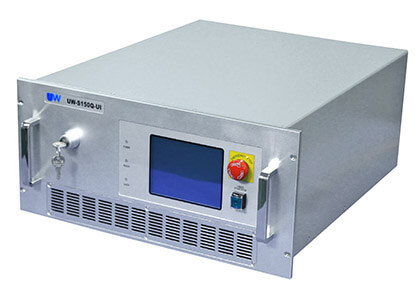

- UW-S150Q-UI 脈衝光纖雷射
- 最大鐳射功率：250W
- 鐳射波長：1070nm ±10nm
- 脈衝寬度：連續出光
- 瞄準定位：紅光 (可選配 CCD)
- 光纖輸出數量：1 path
- 光纖直徑：50um/100um/200um
- 光纖長度：5m/10m
- 整機功率：1000W
- 電源輸入：AC220V±10% 50/60Hz
- 尺寸：560(W)×425(D)×183(H)
- 冷卻方式：空冷

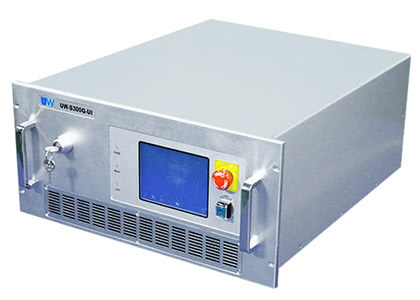

- UW-S300Q-UI 脈衝光纖雷射
- 最大鐳射功率：300W
- 鐳射波長：1070nm ±10nm
- 脈衝寬度：連續出光
- 瞄準定位：紅光 (可選配 CCD)
- 光纖輸出數量：1 path
- 光纖直徑：50um/100um/200um
- 光纖長度：5m/10m
- 整機功率：2500W
- 電源輸入：AC220V±10% 50/60Hz
- 尺寸：560(W)×425(D)×183(H)
- 冷卻方式：空冷

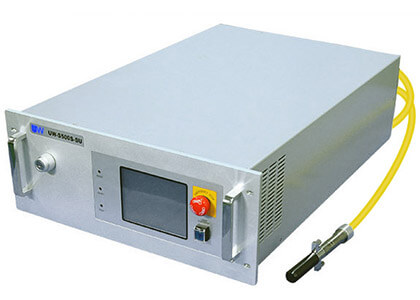

- UW-S500S-SU/S500-SU 光纖雷射
- 最大鐳射功率：500W
- 鐳射波長：1070nm ±10nm
- 脈衝寬度：連續出光
- 瞄準定位：紅光 (可選配 CCD)
- 光纖型號：QBH
- 光纖直徑：20um/50um
- 光纖長度：10m
- 整機功率：< 2.5KW
- 電源輸入：AC220V±10% 50/60Hz
- 冷卻方式：水冷
- 外部冷卻器：1P

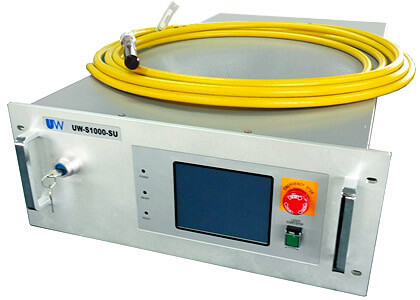

- UW-S1000S-SU/S1000-SU 光纖雷射
- 最大鐳射功率：1000W
- 鐳射波長：1070nm ±10nm
- 脈衝寬度：連續出光
- 瞄準定位：紅光 (可選配 CCD)
- 光纖型號：QBH
- 光纖直徑：20um/50um
- 光纖長度：10um
- 整機功率：< 4.8KW
- 電源輸入：AC380V±10% 50/60Hz
- 冷卻方式：水冷
- 外部冷卻器：1P

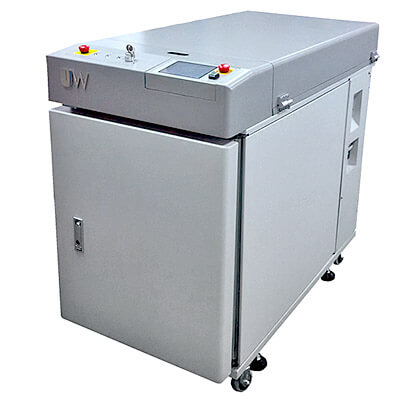

- UW-S2000-TU 光纖雷射
- 最大鐳射功率：2000W
- 鐳射波長：1070nm ±10nm
- 脈衝寬度：連續出光
- 瞄準定位：紅光 (可選配 CCD)
- 光纖型號：QBH
- 光纖直徑：100um
- 光纖長度：20m
- 整機功率：< 10KW
- 電源輸入：AC380V±10% 50/60Hz
- 冷卻方式：水冷
- 外部冷卻器：2P
- UW-S3000-DU 光纖雷射
- 最大鐳射功率：3000W
- 鐳射波長：1070nm ±10nm
- 脈衝寬度：連續出光
- 瞄準定位：紅光 (可選配 CCD)
- 光纖型號：QBH
- 光纖直徑：100um
- 光纖長度：20m
- 整機功率：< 15KW
- 電源輸入：AC380V±10% 50/60Hz
- 冷卻方式：水冷
- 外部冷卻器：3P

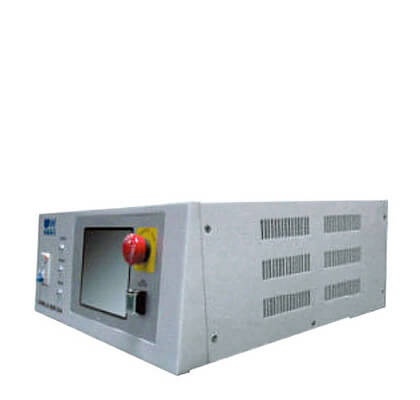

- Ultrasonic Welding 超聲波焊接
- U.W. Laser Welding Machine
- 半導體雷射
- YAG LASER
| 型號 | UW-S150Q-UI | UW-S300Q-UI | UW-S500-SU | UW-S500S-SU | UW-S1000-SU | UW-S1000S-SU | UW-S2000-TU | UW-S3000-DU |
|---|---|---|---|---|---|---|---|---|
| - | Continuous & Pulse QCW | Continuous Wave (CW) / modulation | ||||||
| 鐳射波長 | 1070 ±10nm Fiber Laser | |||||||
| 模態 | MM | MM | MM/SM | MM/SM | MM | MM | ||
| 最大平均功率 | 150W | 300W | 500W | 1,000W | 2,000W | 3,000W | ||
| 最大脈衝能量 | 15J | 30J | - | - | - | - | - | - |
| 焊接深度(不銹鋼) | - | - | Max 2.5mm | Max 2.0mm | Max 3.0mm | Max 3.0mm | Max 4.5mm | Max 5.5mm |
| 焊接深度(鋁合金) | - | - | Max 1.5mm | Max 1.5mm | Max 2.0mm | Max 2.0mm | Max 3.5mm | Max 4.0mm |

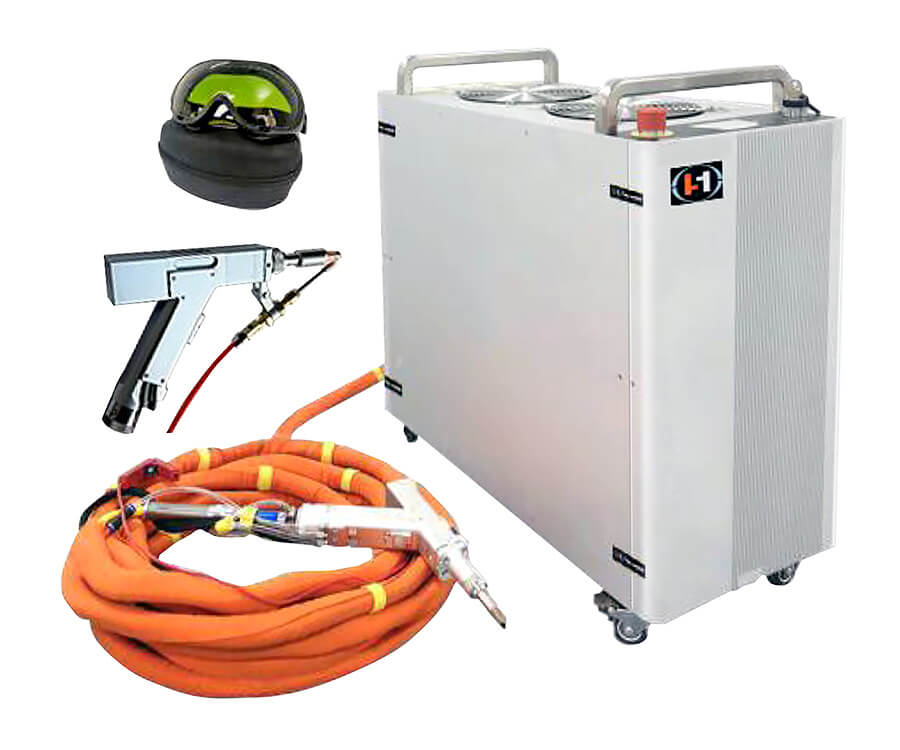

1500W 手持式雷射焊接機
Handheld Laser Welding Machine
手持式雷射焊接機的關鍵設計部分包含雷射光發射器和聚焦鏡頭，主要用於焊接產生和聚焦雷射光束。雷射光束的能量密度高，使得焊接點瞬間加熱並融化。穩定機種，損耗極低、高轉換率，省電、耐用、攜帶輕巧適合內外場地使用。
雷射源：手持雷射焊接機使用的雷射光源通常是固體雷射光器或光纖雷射光器。雷射光器可以提供高能量和穩定的雷射光束，以實現準確的焊接操作。
焊接精度：雷射焊接具有高精度的優點，可以實現微小焊點和複雜形狀的焊接。高精度焊接使得手持雷射焊接機，適合進行微細和精密的焊接作業。
定格入力：單相 220V-50/60Hz 18A
輸出功率：1500W
輸出光波長：1070 ±10 NM
光纖長度：5/10 M
擺動頻率：0~300 HZ
擺動寬度/光斑調整：0~5 mm
指示光波長：650 mm
雷射焊接應用：手持雷射焊接機在自動化焊接領域中的多種應用，它可以用於焊接金屬材料，例如鐵材質、不鏽鋼材質、鋁合金和鈦合金。雷射焊接接方法在精密儀器、汽車工業、航空航天、珠寶製造和醫療設備等領域中，達到進行微細和精密的焊接作業。
