Plasma 電離子焊接機

Plasma Welding Machines

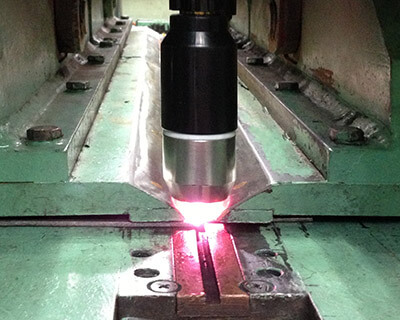

電漿焊接可配合自動機械設備使用。熔接電弧穩定集中，滲透率強。焊道熱影響比較窄，對焊接母材較不易破壞其焊道外周圍材質，適合高速熔接。電極消耗小，比一般用 TIG (氬焊)熔接所使用的電極耗損小。電弧柱穩定，可容許焊槍與母材的距離變化，而不影響焊接電流。脈波機能為標準裝備，可做超薄板焊接及減少變形量。

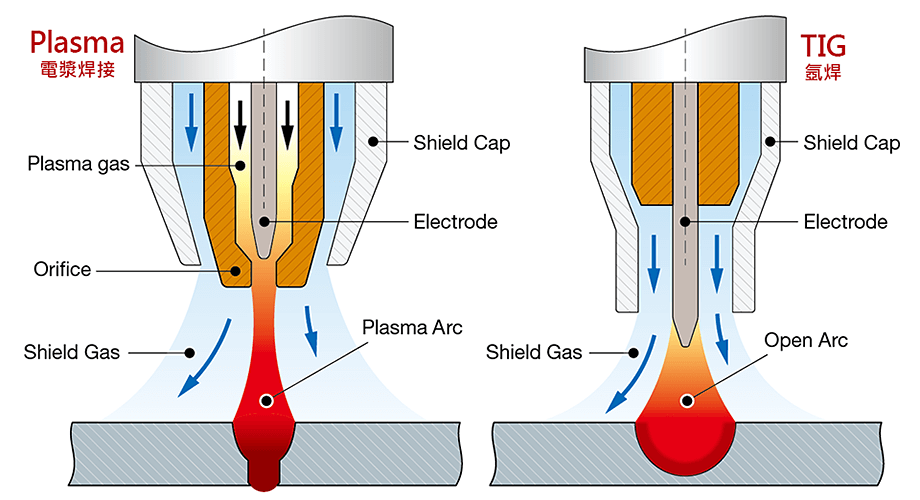

電離子(電漿)焊接優於氬焊具有較快的焊接速度、較深的滲透能力、較窄的焊道、穩定的電弧。

PLW 交直流變頻型電離子焊接機

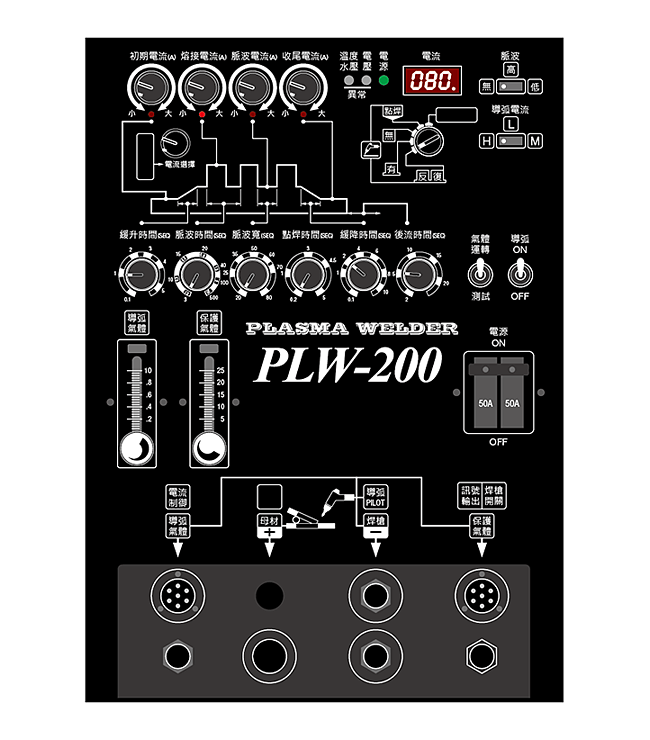

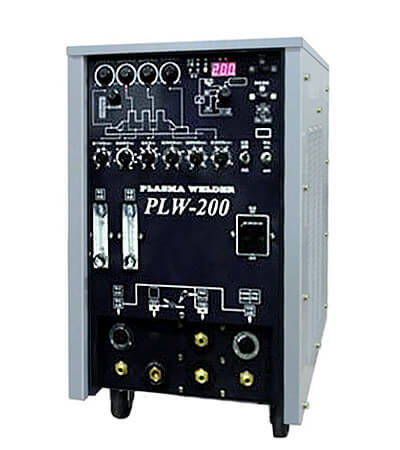

PLW-200 離子焊接機
點焊、有、無、反復等功能齊全。
緩升、緩降、脈波熔接電流控制。
三段式(高、中、低)導弧起火。
每個電流可配合數位顯示作單獨調整。
含導弧與保護氣體流量調整器。
380V/440V 自動警示保護。
智慧型迴路控制，過電流保護。
焊槍水冷式散熱。
遠端電流線控裝置。

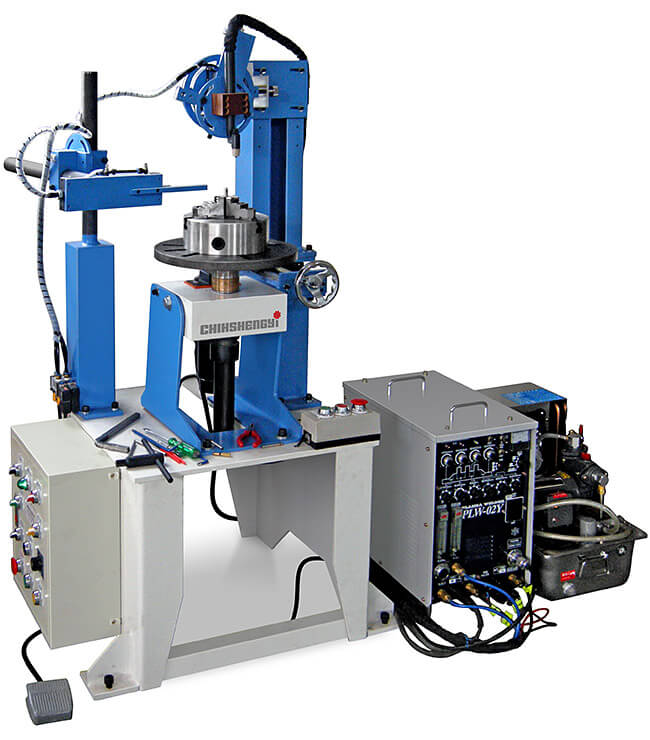

可配合自動機械使用。
可訂製輸入電源 380V/440V。

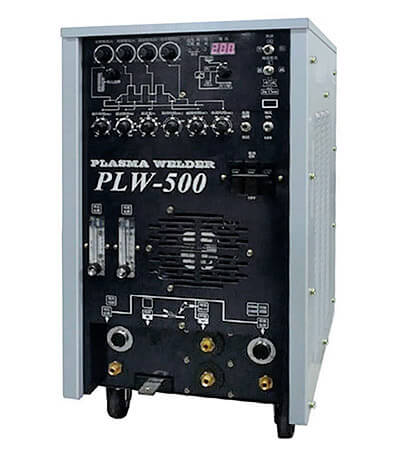

PLW-500 離子焊接機
點焊、有、無、反復等功能齊全。
緩升、緩降、脈波熔接電流控制。
三段式(高、中、低)導弧起火。
每個電流可配合數位顯示作單獨調整。
含導弧與保護氣體流量調整器。
380V/440V 自動警示保護。
智慧型迴路控制，過電流保護。
焊槍水冷式散熱。
遠端電流線控裝置。
可配合自動機械使用。

PLW 交直流變頻型電離子焊接機規格表

型號	PLW-200		PLW-500
入力電壓	220V±10% 50/60Hz		220V±10% 50/60Hz
入力相數	單相	三相	單相	三相
定格入力(kVA)	10	17	12.5/8.5KW	37/25KW
定格使用率	100%	60%	100%	60%
初期電流範圍	5-220A		5-220A	5~500A
熔接電流範圍	5-220A		5-220A	5~500A
脈波電流範圍	5-220A		5-220A	5~500A
收尾電流範圍	5-220A		5-220A	5-500A
無負載電壓	-		110V
最大負載電壓	-		40V
電流緩升時間	0.1~5sec		0.1~5sec
電流緩降時間	0.2~10sec		0.2~10sec
TIG 點焊時間	0.2~5sec		0.2~5sec
氬氣前吹時間	0.1~2sec		0.1~2sec
氬氣後吹時間	2~20sec		2~20sec
脈波週波數	0.5~500Hz		0.5~500Hz
脈波幅	20-80%		20-80%
電流制御	點焊、有、無、反復		點焊、有、無、反復
電流線控	選用		選用
焊槍冷卻方式	水冷		水冷
尺寸(長×寬×高)	530×370×620(mm)		630×400×750(mm)
重量	46Kg		81Kg

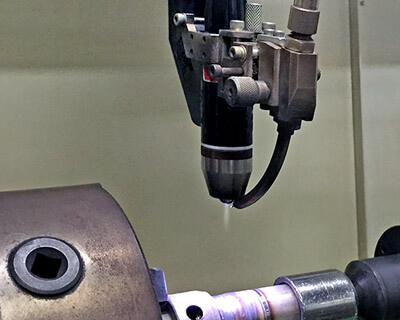

電離子焊接槍

Plasma Welding Torches

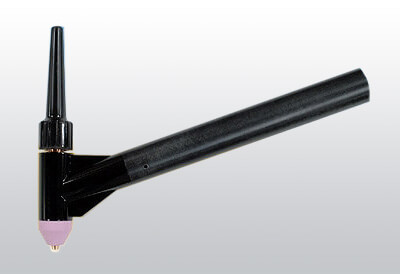

50WH 電離子焊接槍

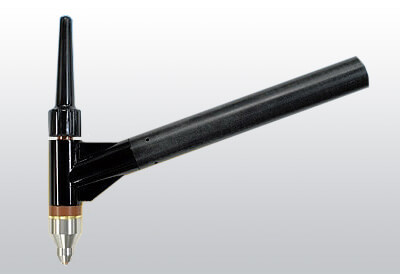

50KWH 電離子焊接槍

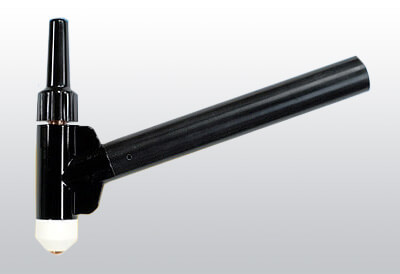

100WH 電離子焊接槍

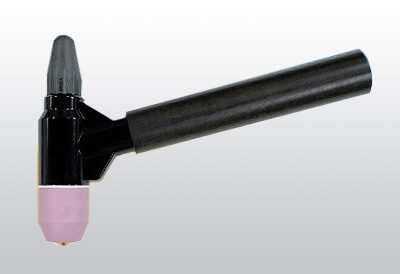

503WH 電離子焊接槍

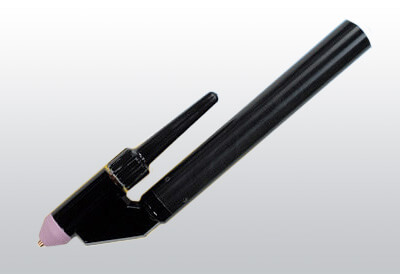

51WH 電離子焊接槍

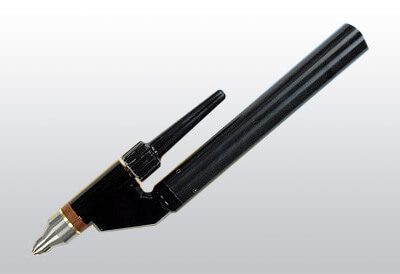

51KWH 電離子焊接槍

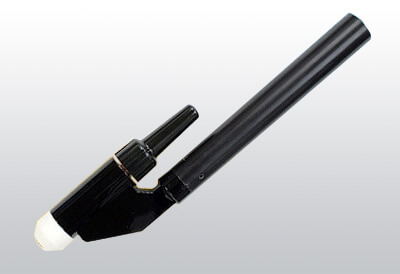

101WH 電離子焊接槍

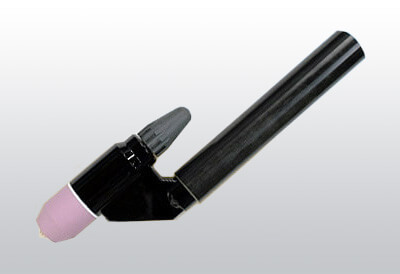

504WH 電離子焊接槍

Torches can be selected depending on welding conditions

Type	最大電流 (A)	額定負載持續率 (%)	重量 (g)	焊槍形狀		備註
Type	最大電流 (A)	額定負載持續率 (%)	重量 (g)	橫向型	直立型	備註
50WH	100/80	60	360	●		適用於小孔焊接和導熱焊接
51WH	100/80	60	370		●	適用於小孔焊接和導熱焊接
50KWH	100/80	60	400	●		適用於小孔焊接、導熱焊平角焊和焊接在狹窄的區域
51KWH	100/80	60	410		●	適用於小孔焊接、導熱焊平角焊和焊接在狹窄的區域
100WH	180	60	500	●		可以適用于圓角焊接和在有限區域的焊接。最大電流(120A)
101WH	180	60	520		●	可以適用于圓角焊接和在有限區域的焊接。最大電流(120A)
107WH	170	60	650		●	間接水冷式
503WH	500	50	800	●
504WH	500	50	810		●

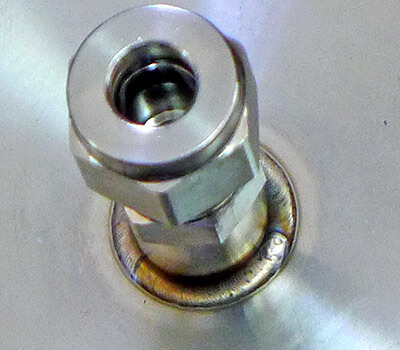

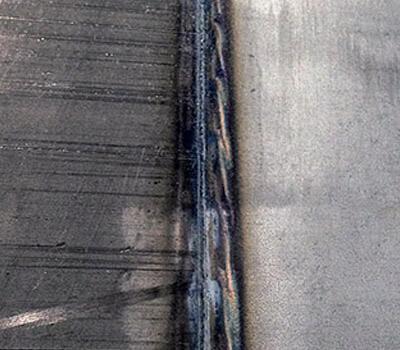

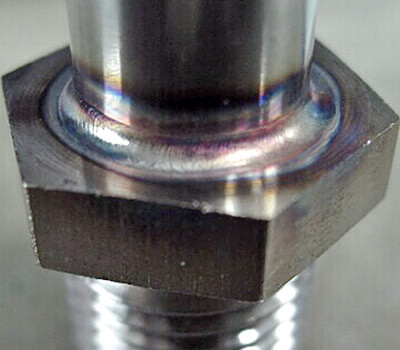

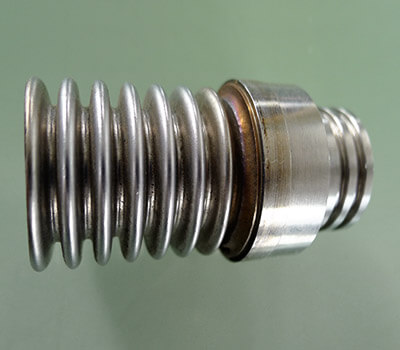

焊接樣品

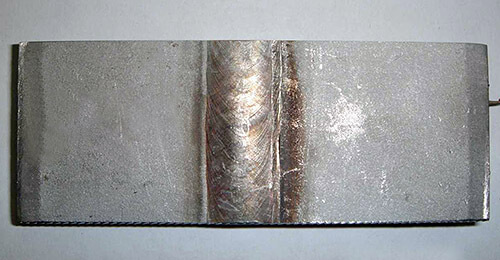

8mm 焊接正面

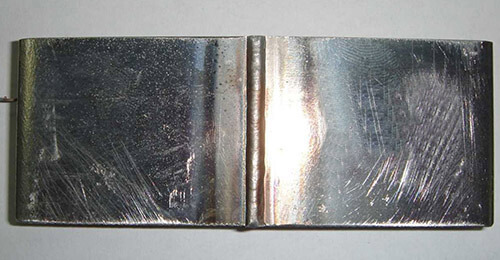

8mm 焊接背面

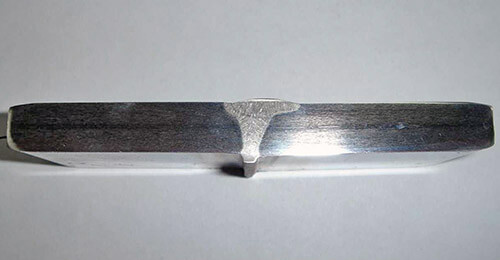

8mm 焊接斷面

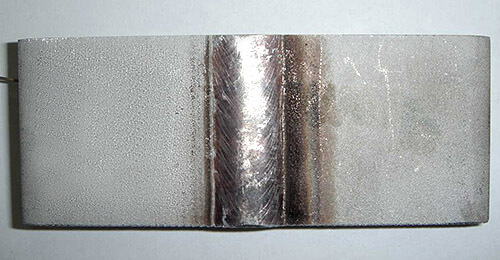

9mm 焊接正面

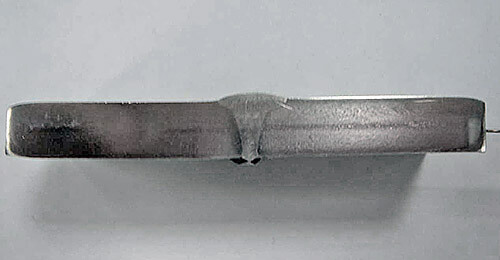

9mm 焊接斷面
