自動化焊接設備自動定位旋轉台 Automatic Location Turning Table
焊接定位旋轉台
Welding Positioner Rotary Table
可搭配 MIG/CO2 溶接機、TIG 氬焊機、Plasma 離子焊接機、Laser 銲接機
機台附有防止高週波干擾功能。同步起動焊機功能及正逆轉切換。可選配固定座焊接支架。
PLC 人機介面、自動定位旋轉台、自動定位旋轉台、轉盤、伺服馬達
採用伺服馬達，配合減速機驅動，並可更換不同轉速範圍。PLC 人機介面控制器 7吋 或 10吋 彩色螢幕、角度可手動/電動調整 0 至 90 度。中心孔直徑 30mm~100mm、電壓 110V/220V 50/60Hz 腳踏開關啟動。選備三爪夾頭 6吋、8吋、10吋、12吋。
接地系統，使用高精度碳刷及銅合金組成，效率 50A~350A 無碳刷，砲金銅。客製化 需求 特殊規格 穿孔 備吹 焊接 氬焊 電離子切割 雷射 測量 噴塗 展示 自動焊接定位轉台 轉盤 旋轉台 變位器 變位機 定位 翻轉台 分度。
銲接轉盤/回轉台
旋轉台軸心具有中心軸孔設計，可安裝背吹管路或氣壓退料等裝置，具有剛性強、散熱迅速等優點。
盤面採壁鎖緊式或渦桿渦輪調整式固定角度，其調整範為 0~90 度。
旋轉台轉數採單段減速，配合規格化及易拆裝結構，可依需求變換不同轉數範園。
配合焊接使用時可加裝接地高精碳刷組，接地效率 50A~500A, duty cyle:40%。
迷你型自動定位旋轉台

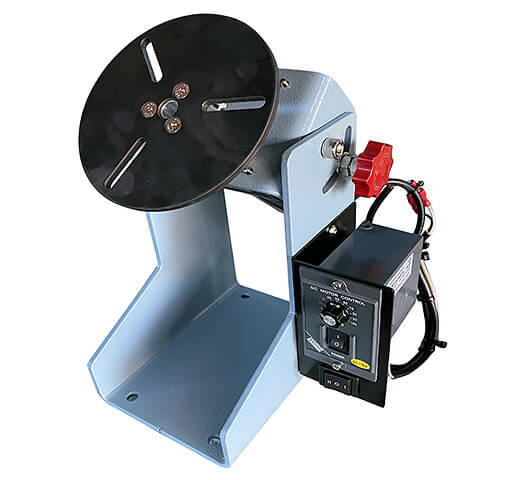

桌上型迷你轉盤

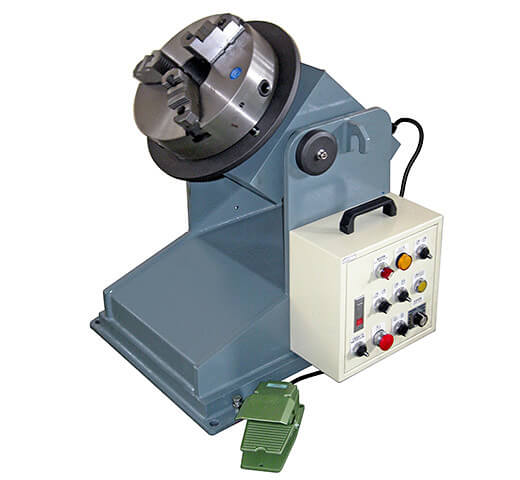

500Kg 角度電動式

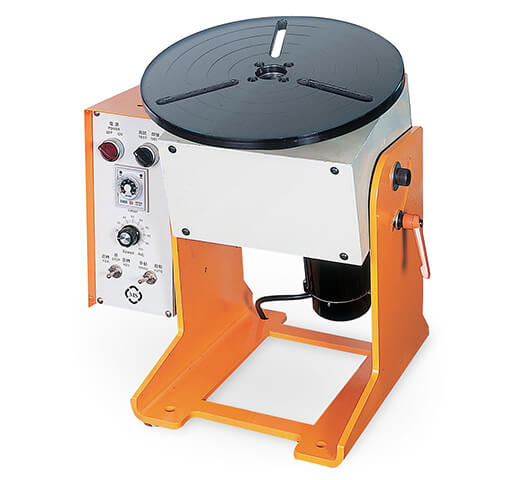

100/200Kg 標準旋轉台

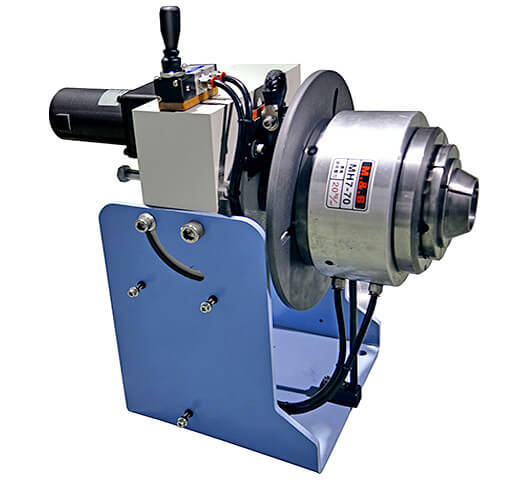

360 度旋轉氣動式夾頭

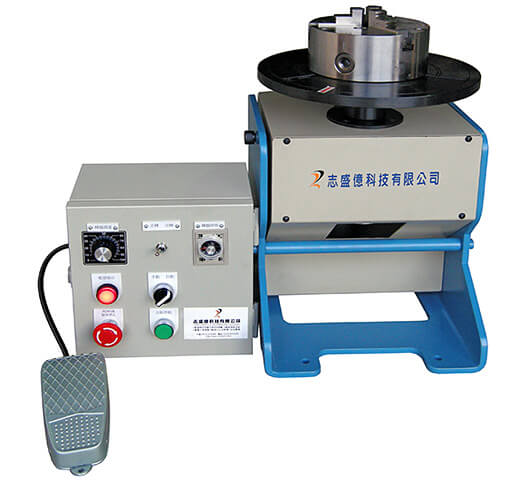

高轉速型 200rpm

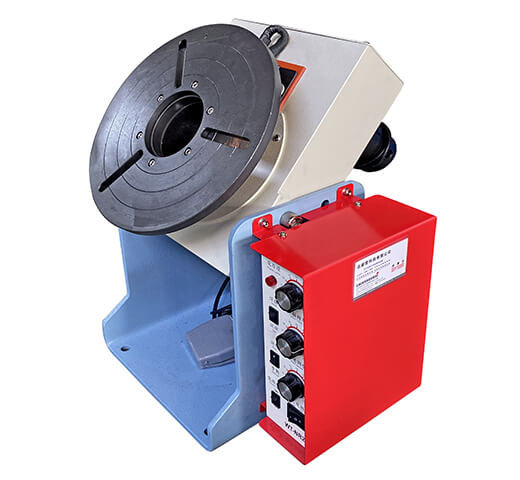

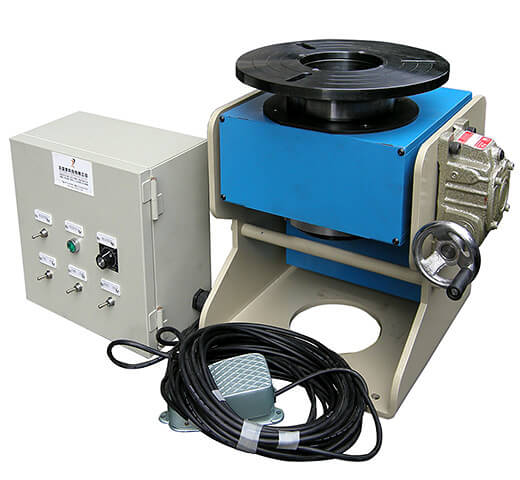

Ø50~150mm 中心大孔徑型
中心大孔徑型

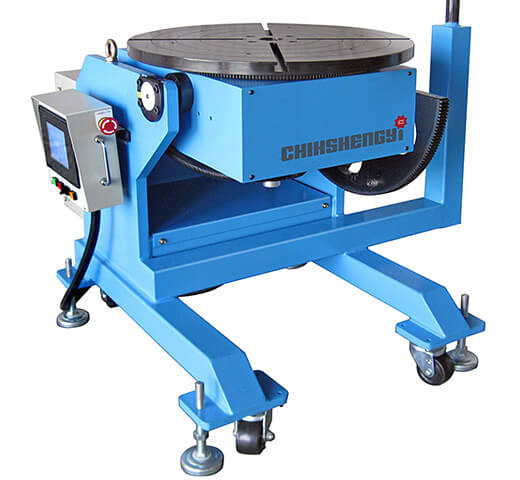

HMI 人機介面、伺服馬達型璇轉台
水平負載 1000kg

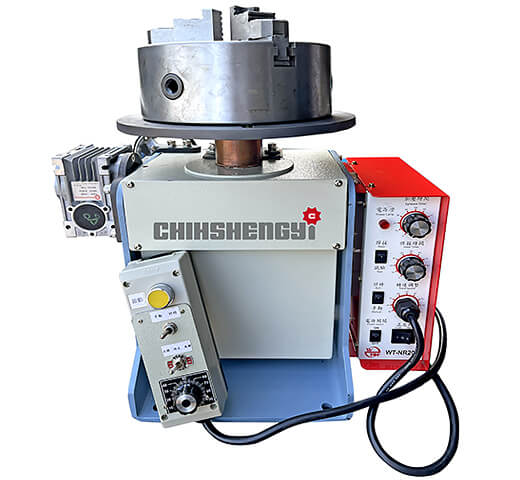

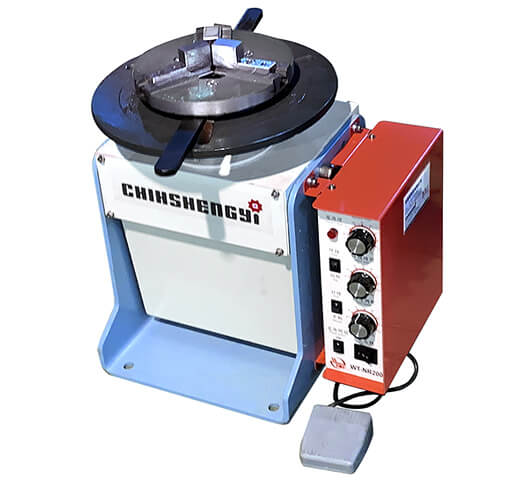

三爪卡盤、手持式線控盒
100Kg~500Kg 同動型三爪卡盤

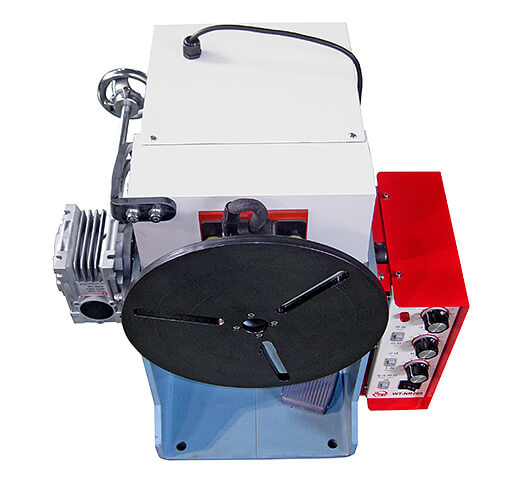

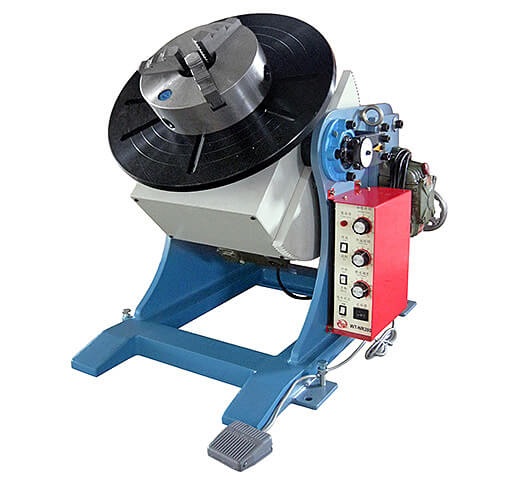

500Kg 角度手動渦輪調整轉盤
角度可手動調整 0 至 90 度

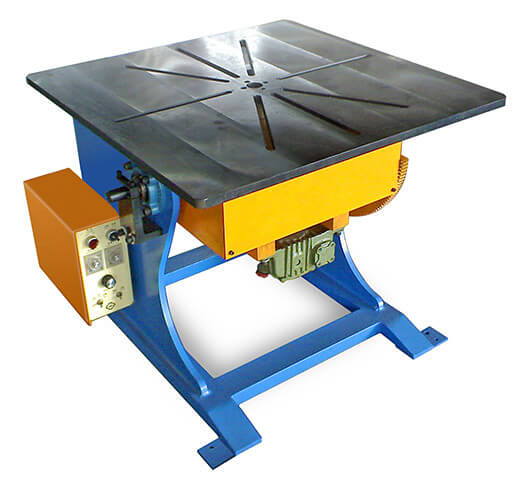

轉盤方型特製旋轉台 0~90 度

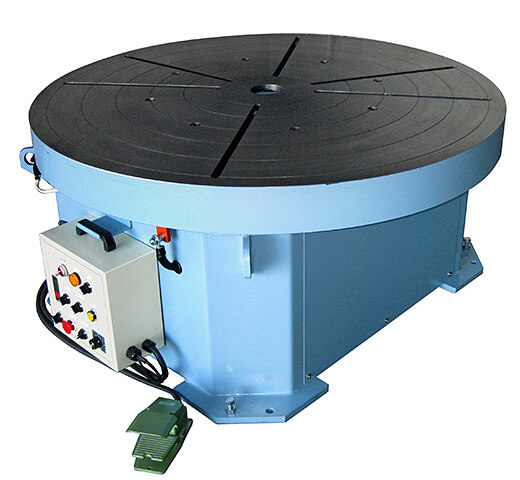

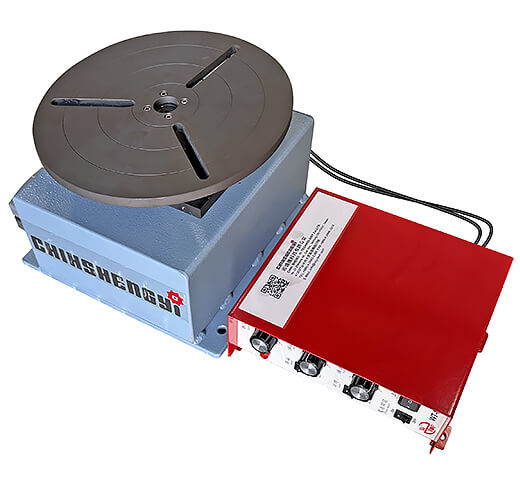

200kg 水平 0 度固定式旋轉台
水平 0 度固定式旋轉台

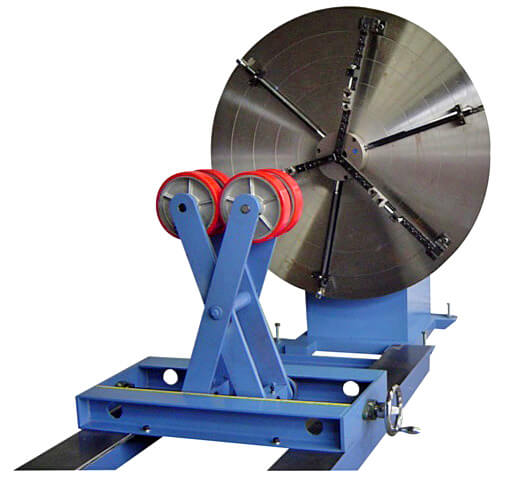

2000kg 垂直 90 度旋轉台旋轉台規格
| 型號 | 水平負載 0° | 垂直負載 90° | 轉速 rpm | 盤面尺寸 | 中心軸孔 | 盤面角度調整 | 控制器 | |
|---|---|---|---|---|---|---|---|---|
| 慢速 | 快速 | |||||||
| PRT-200 | 200kg | 60kg | 0.6~6 | 1~15 | Ø310mm | Ø38mm | 手動/壁鎖式 | 計時/原點型 |
| PRT-300 | 300kg | 120kg | 0.6~6 | 1~15 | Ø310mm | Ø38mm | 手動渦輪 | 計時/原點型 |
| PRT-500 | 500kg | 280kg | 0.2~2 | Ø500mm | Ø55mm | 手動/電動渦輪 | 原點定位型 | |

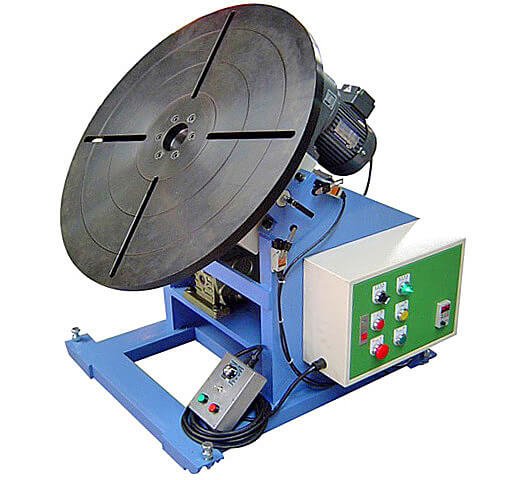

| PRT-1000 | 1000kg | 560kg | 0.05~1 | Ø800mm | - | 電動調整 | 原點定位型 | |
| PRT-1500 | 1500kg | 750kg | 0.03~0.3 | Ø1000mm | - | 電動調整 | 原點定位型 | |
| PRT-2000 | 2000kg | 1000kg | 0.03~0.3 | Ø1200mm | - | 電動調整 | 原點定位型 | |
可接受特殊定制設備 Acceptable special customized equipment

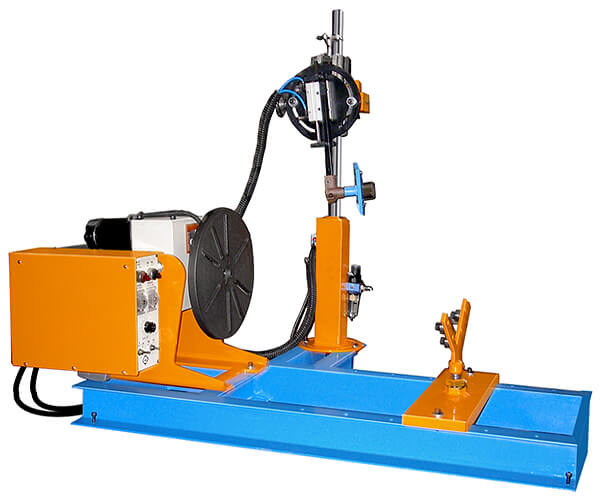

旋轉台組合應用

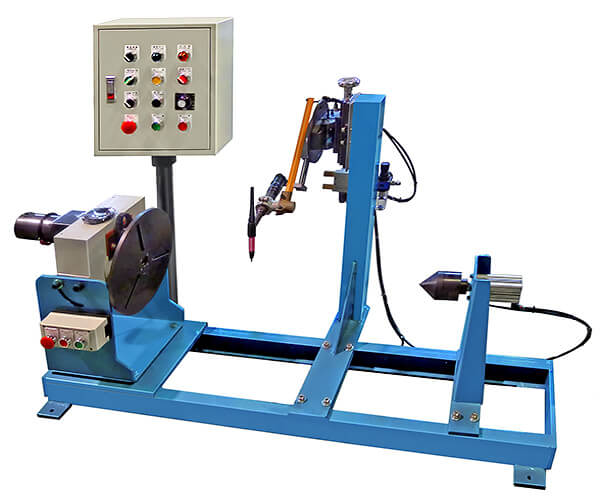

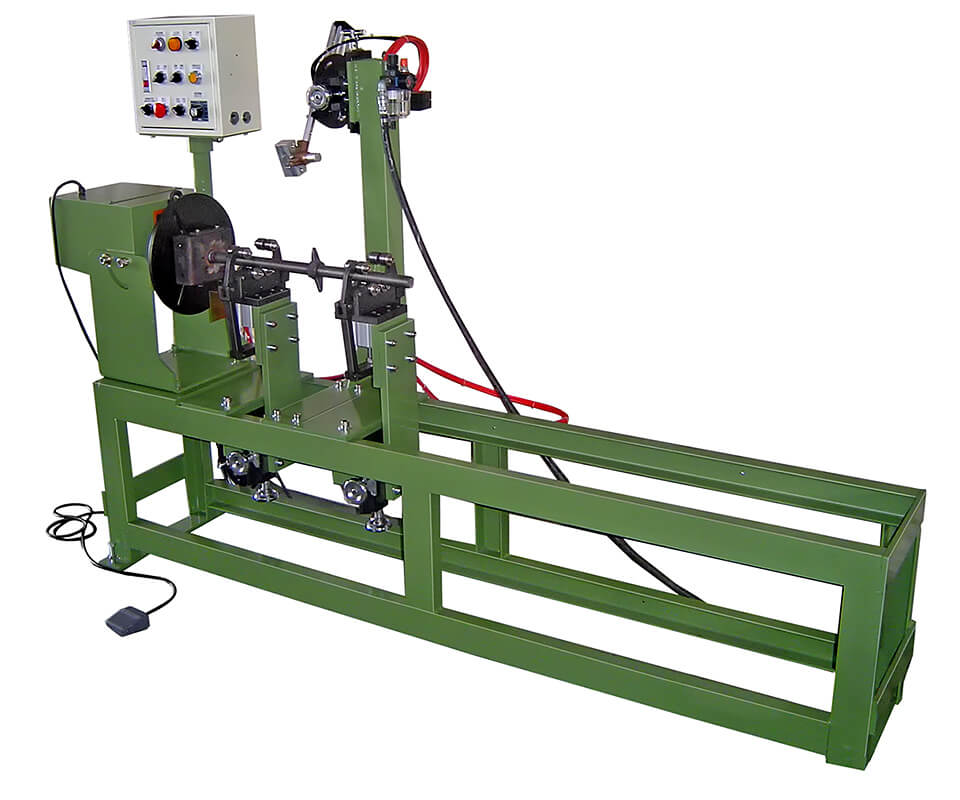

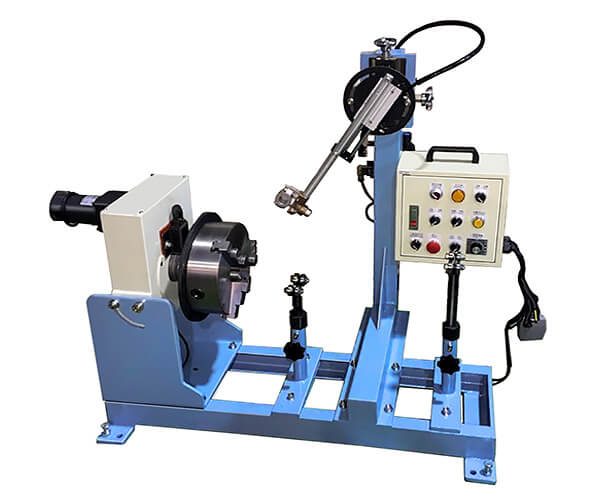

自組式臥式自動定位旋轉台，採用直流馬達配合減速機驅動，並可更換不同轉速範圍。選備三爪夾頭 6吋、8吋、10吋、12吋

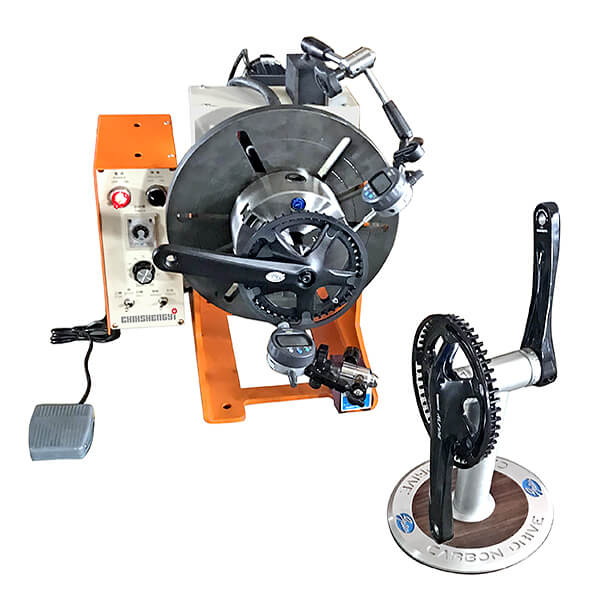

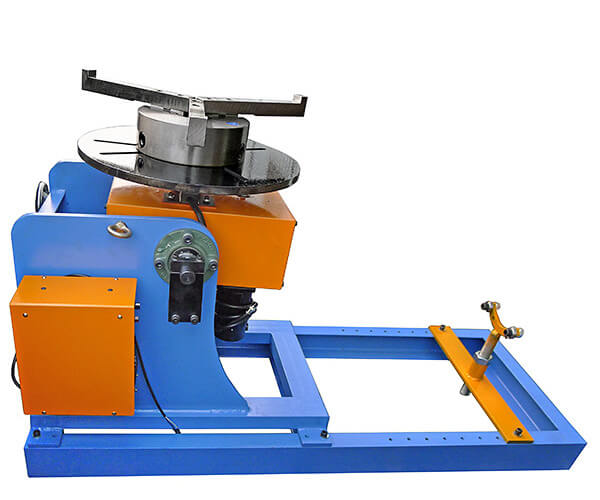

客製化轉盤、工件校正
客製化轉盤配置固定座

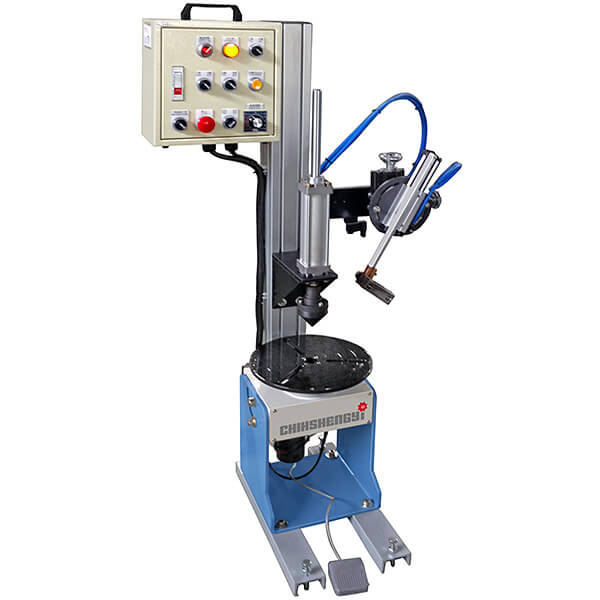

自組式立式旋轉台

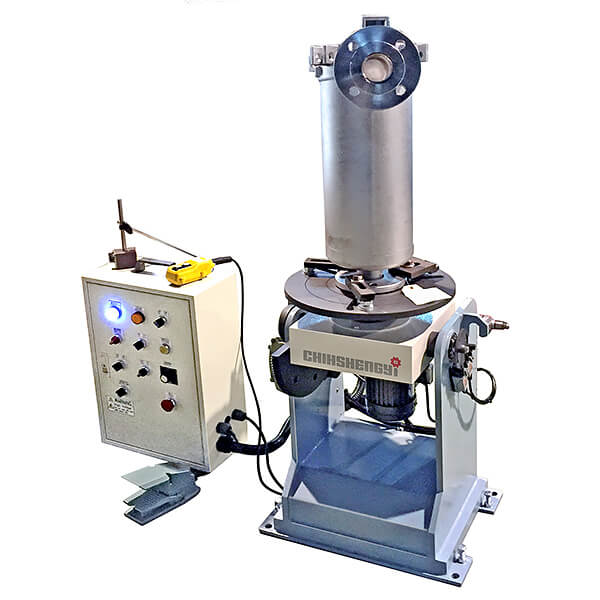

客製化轉盤、圓筒焊接加工
客製化轉盤配置固定座

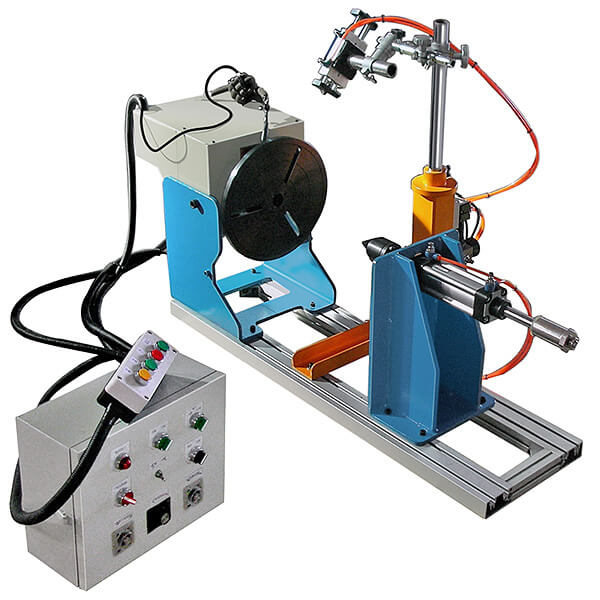

自組式立/臥兩用旋轉台
自組式立/臥兩用旋轉台
自組式立/臥兩用旋轉台
